焊接缺陷识别与修复指南

  干焊接这一行，最怕的就是遇上各种焊缝缺陷。气孔、咬边、夹渣、裂纹……每一种缺陷都可能让你前功尽弃——轻则返工耗时，重则造成质量事故甚至安全隐患。可问题是，遇到缺陷却分不清类型、不会修复，这才是最头疼的！

    本期我们整理了七大常见焊接缺陷的完整知识图谱，从外观特征到产生原因，从危害分析到修复方案，每一种缺陷都配有直观示意图。一文在手，缺陷不愁——看一眼就懂，上手就能修！

快速索引

一、气孔—— 焊缝中的「气泡陷阱」

二、咬边—— 焊缝边缘的「隐形缺口」

三、夹渣—— 焊缝深处的「不速之客」

四、未焊透—— 最危险的「假焊」缺陷

五、裂纹—— 焊缝的「致命伤」

六、变形—— 看不见的「内应力战争」

七、其他常见缺陷—— 焊瘤、烧穿、飞溅、未焊满、错边

一、气孔（Porosity）

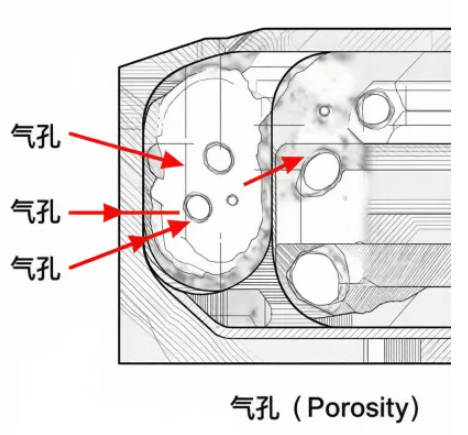

气孔是焊接过程中最常见的一种缺陷，表现为焊缝表面或内部出现的圆形或椭圆形空腔。根据气孔分布位置的不同，可分为表面气孔和内部气孔两类。

外观特征

·焊缝表面可见凹坑状小孔，直径从针尖大小到数毫米不等

·焊缝断面可见圆形、椭圆形或虫蛀状孔洞

·气孔可单个出现，也可呈密集分布或链状排列

·内气孔需通过X射线探伤或超声波检测才能发现

产生原因

·焊件表面或坡口内有油污、铁锈、水分、油漆等污染物，高温下气化形成气泡

·焊条或焊剂受潮，未按规定温度烘干（酸性焊条需150-200℃烘1小时，碱性焊条需350-400℃烘2小时）

·焊接电流过小或焊接速度过快，熔池中气体来不及逸出

·电弧过长，空气侵入熔池，或保护气体纯度不足（应≥99.99%）

·室外作业时风力过大，破坏了气体保护效果

主要危害

·减少焊缝有效承载截面积，降低接头强度

·破坏焊缝的致密性，影响压力容器的密封性能

·密集气孔可能连通形成贯穿性缺陷，造成泄漏

·气孔边缘形成应力集中，在交变载荷下加速疲劳破坏

修复方法

·单个或少量气孔：用角磨机将气孔打磨去除，露出金属光泽后补焊

·密集气孔区：需将缺陷区域完全打磨清除，范围超出气孔区边缘10-15mm

·补焊前重新清洁坡口，使用烘干合格的焊条

·补焊时采用短弧焊接，适当降低焊接速度，让气体充分逸出

·氩弧焊时调整保护气体流量至8-15L/min，确保喷嘴距工件5-10mm

二、咬边（Undercut）

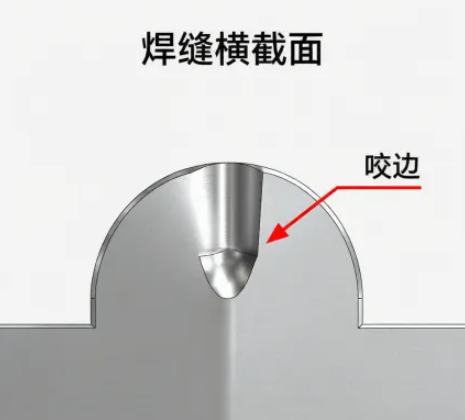

咬边是焊缝边缘（焊趾处）母材被熔化后未得到填充而形成的凹陷或沟槽，是最常见的外观缺陷之一。咬边削弱了焊缝与母材的连接，其深度直接影响接头的疲劳强度。

外观特征

·焊缝与母材交界处出现连续的或断续的凹槽状缺口

·咬边深度一般≤0.5mm为合格，超过则需返修

·常见于角焊缝的立板上边缘或对接焊缝的焊趾部位

·目视检查即可发现，配合焊缝检验尺可测量深度

产生原因

·焊接电流过大，导致母材边缘过度熔化

·焊接速度过快，液态金属来不及回填焊缝边缘

·焊条或焊枪角度不当，电弧偏吹导致一侧母材熔化过多

·运条手法不正确，在焊缝边缘停留时间不足

·立焊或横焊位置时，熔池金属在重力作用下流淌

主要危害

·减小母材有效截面，降低接头静载强度

·咬边根部产生严重应力集中，疲劳强度可下降50%以上

·咬边处易积水、积尘，加速腐蚀

·在动载荷或低温环境下，咬边极易成为裂纹的起裂源

修复方法

·较浅的咬边（深度≤0.5mm）：可用砂轮圆滑过渡修磨，无需补焊

·较深的咬边（深度＞0.5mm）：需打磨清理后补焊

·补焊时使用较小直径焊条（φ2.5-3.2mm），小电流施焊

·适当调整焊枪角度，在咬边侧稍作停留

·补焊后修磨，使焊缝与母材平滑过渡

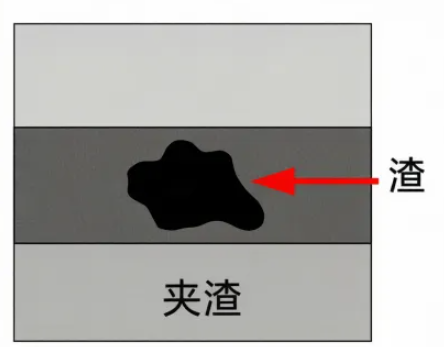

三、夹渣（Slag Inclusion）

外观特征

·焊缝内部出现不规则形状的黑色或灰色夹杂物

·X射线底片上显示为形状不规则、边缘不光滑的暗色影像

·可呈点状、条状或链状分布

·断口检查可见非金属光泽的夹渣物

产生原因

·多层焊时，前一道焊缝的熔渣未清理干净就直接焊下一道

·焊接电流过小，熔渣黏度大，流动性差，来不及上浮

·焊接速度过快，熔渣被卷入熔池来不及逸出

·坡口角度过小（应≥60°）或装配间隙不足，操作受限

·焊条角度不当，电弧吹力不足以将熔渣推向后方

·母材表面有厚氧化皮，焊接时形成氧化物夹杂

主要危害

·减小焊缝有效承载截面，降低接头强度

·夹渣尖端形成应力集中，可能引发裂纹

·破坏焊缝连续性，降低结构的安全可靠性

·对密封要求高的焊缝，夹渣可能导致泄漏

修复方法

·确认夹渣位置和范围：通过X射线或超声波探伤精确定位

·沿夹渣长度方向用碳弧气刨或角磨机开U型槽，彻底清除夹渣

·清除范围应超出缺陷两端各10-15mm

·打磨后做渗透或磁粉检测，确认夹渣完全清除

·补焊时适当增大焊接电流，采用短弧焊，让熔渣充分上浮

·多层焊时务必做到层间清渣，检查合格后再焊下一层

四、未焊透（Lack of Penetration）

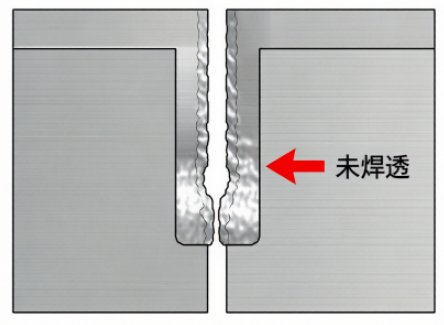

未焊透是指焊接接头根部母材之间未完全熔合的现象，是焊接缺陷中最危险的缺陷之一。该类缺陷使得焊缝的有效厚度小于设计要求，严重削弱接头强度。

外观特征

·焊缝根部有明显的未熔合缝隙或钝边未熔化

·焊缝背面成型不良，无连续的熔合痕迹

·断面检查可见焊缝金属未达到根部

·X射线检测显示为规则的直线状或条状暗影

产生原因

·焊接电流过小或焊接速度过快，热输入不足

·坡口角度过小（应≥60°）、钝边过大（应≤2mm）或根部间隙不足（应≥2mm）

·焊条直径过大，电弧无法深入坡口根部

·运条手法不当，电弧未在根部充分停留

·焊接位置不利（如仰焊），操作难度大

·焊件散热过快，未进行充分预热

主要危害

·大幅降低焊接接头的承载能力，是导致结构破坏的主要原因之一

·未焊透的缺口端部形成高度应力集中，在受力时极易引发开裂

·在交变载荷下，未焊透缺陷扩展速度极快

·严重未焊透等同于'假焊'，接头几乎无强度可言

修复方法

·单面焊的未焊透：需从背面用碳弧气刨刨除根部未焊透部分

·刨槽深度应达到正面焊缝金属，宽度便于焊条伸入操作为宜

·打磨清理后，使用较小直径焊条（φ3.2mm）进行根部补焊

·补焊时适当增大电流，确保根部充分熔合

·重要结构补焊后必须进行无损检测验证

·条件允许时，可改用双面焊或加衬垫的单面焊双面成型工艺

五、裂纹（Crack）

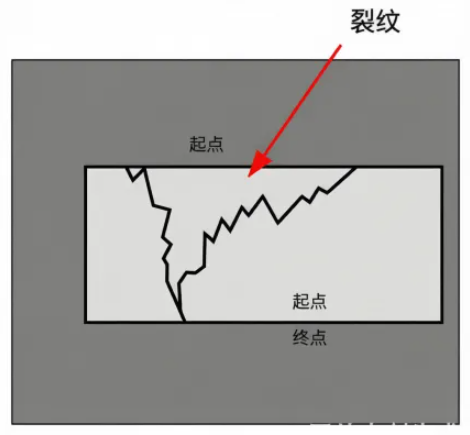

裂纹是焊接缺陷中危害最大的一种，属于不允许存在的缺陷。裂纹可产生于焊缝金属内部或热影响区，根据产生温度可分为热裂纹（高温下产生）和冷裂纹（低温或室温下产生）。

外观特征

·焊缝表面或内部出现线性或锯齿状缝隙

·热裂纹：沿晶界开裂，断口呈氧化色（蓝黑色）

·冷裂纹：穿晶或沿晶开裂，断口呈金属光泽，常伴有清脆响声（延迟裂纹）

·裂纹尖端尖锐，扩展能力强，是结构断裂的起点

·磁粉探伤或渗透探伤可清晰显示表面裂纹形态

产生原因

·母材或焊材中硫、磷等有害元素含量过高（硫易导致热裂纹，磷易导致冷脆）

·焊接接头刚性拘束过大，焊接应力无法释放

·焊件冷却速度过快，淬硬组织形成（尤其高碳钢和合金钢）

·焊缝中扩散氢含量过高（使用受潮焊条或环境湿度大）

·焊接顺序不当，造成应力集中

·焊前预热不足或焊后未及时进行消应力热处理

主要危害

·裂纹是导致焊接结构灾难性破坏的首要原因

·裂纹尖端应力集中系数极高，在远低于设计载荷下即可扩展

·延迟裂纹可能在焊后数小时甚至数天才出现，具有隐蔽性

·一旦发现裂纹，必须彻底返修，绝不允许补焊后'盖住'了事

修复方法

·裂纹两端钻止裂孔（φ5-8mm），防止裂纹在返修过程中继续扩展

·用碳弧气刨或角磨机沿裂纹走向开V型或U型坡口

·清除范围需超出裂纹两端各10-20mm，深度至裂纹根部以下1-2mm

·用磁粉或渗透探伤确认裂纹已彻底清除

·选择低氢型焊条（如J507），严格烘干（350-400℃保温2小时）

·焊前预热：碳钢≥100℃，低合金钢≥150℃，高强钢≥200℃

·补焊时采用小电流、分段退焊法，每段长度≤150mm

·焊后立即进行消应力热处理或保温缓冷

·补焊完成24小时后进行无损检测复查

六、变形（Deformation）

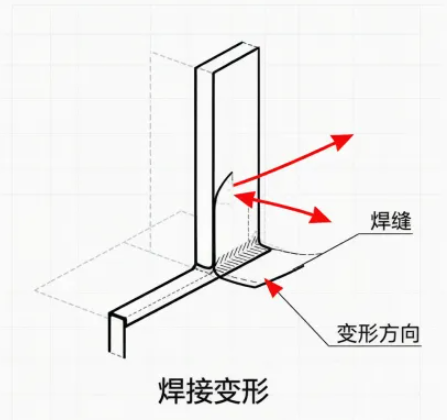

焊接变形是指焊接过程中由于局部不均匀加热和冷却，导致焊件产生尺寸和形状的变化。焊接变形不仅影响产品的外观质量，严重时还会导致装配困难或无法满足使用要求。

外观特征

·纵向收缩变形：沿焊缝方向的长度缩短

·横向收缩变形：垂直焊缝方向的宽度缩短

·角变形：焊件绕焊缝发生角度偏转

·弯曲变形：焊件产生挠曲

·波浪变形：薄板焊接时产生波纹状翘曲

·扭曲变形：焊件发生空间三维扭曲

产生原因

·焊接热输入过大，热影响区宽度增加，收缩量增大

·焊缝布置不对称，焊接收缩力不均匀

·焊接顺序不合理，未利用对称焊接或分段退焊控制变形

·焊件刚性不足或夹具约束不够

·焊件结构设计不合理，焊缝过于集中

·薄板焊接时散热条件差，易产生失稳波浪变形

主要危害

·产品尺寸超差，影响后续装配和使用性能

·增加矫形成本，严重变形甚至导致产品报废

·变形矫正过程中可能产生新的残余应力甚至裂纹

·外观质量下降，影响产品市场竞争力

修复方法

·机械矫形：用压力机、滚床在冷态或热态下对变形部位施力矫正

·火焰矫形：用氧乙炔焰在变形区局部加热（加热温度600-800℃），利用温差收缩矫正

·锤击法：对焊缝及热影响区进行均匀锤击，释放焊接应力

·反变形法（预防）：焊前预设与变形方向相反的预变形量

·刚性固定法（预防）：用工装夹具将焊件强制固定后焊接

·合理编排焊接顺序：优先焊收缩量大的焊缝，采用对称焊、分段跳焊

·优化焊接参数：在保证熔合前提下尽量减小热输入

七、其他常见缺陷

除上述六大类主要缺陷外，焊接过程中还可能出现以下外观和尺寸缺陷，同样需要引起足够重视。

外观特征

·焊瘤：焊缝表面多余金属形成的瘤状凸起，常出现在立焊和仰焊位置

·烧穿：焊接熔池金属从焊缝背面塌落形成的贯穿性孔洞

·飞溅：焊接过程中飞出的金属颗粒粘附在焊件表面

·未焊满（填充不足）：焊缝表面低于母材表面，形成凹陷

·错边：对接焊件两板不在同一平面上，出现板厚方向的错位

产生原因

·焊瘤：焊接电流过大、焊接速度不均、焊条角度不当

·烧穿：热输入过大（功率过高或速度过慢）、装配间隙过大、薄板无背面支撑

·飞溅：焊接电流过大、电弧过长、焊条偏心或受潮、气体保护不良

·未焊满：填充金属不足、焊接速度过快、运条手法不当

·错边：装配时未对正、点固焊定位不准、焊接变形未控制

主要危害

·焊瘤下方常伴随未焊透或未熔合，形成隐蔽缺陷

·烧穿直接破坏焊缝完整性，必须切除后重焊

·飞溅影响表面质量，破坏防腐涂层，飞溅物脱落可能堵塞管路

·未焊满减小承载截面，凹陷处应力集中

·错边造成附加弯曲应力，降低接头疲劳强度

修复方法

·焊瘤：用角磨机打磨去除多余金属，检查下方是否有未熔合

·烧穿：切除烧穿孔洞周围金属，开坡口后重新焊接，薄板需加铜衬垫

·飞溅：用铲刀或砂轮去除，喷涂防飞溅剂预防

·未焊满：清洁表面后补焊填满，补焊高度略高于母材0.5-1mm后修磨平整

·错边：轻微错边可打磨过渡；严重错边需切除焊缝重新装配焊接

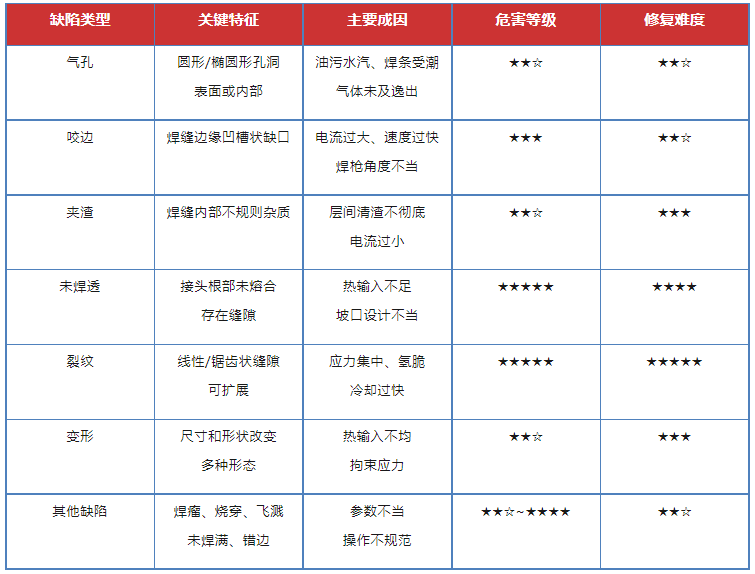

七大焊接缺陷速查表
