铝合金焊接实战手册：从认材料到避坑，一篇讲透

 铝合金是现场最常见的轻金属，轻、好加工、用途广，但真要焊好它，门道一点不少。 这篇手册专为一线从业者梳理：不堆砌冷门牌号，只讲现场用得上的分类、难点、焊材、工艺、缺陷和避坑口诀， 照着做，少走弯路。

    铝合金，说白了就是以铝为基体，再往里加一种或几种合金元素（镁、硅、铜、锌等）调配出来的材料。英文叫 Aluminum Alloy，常简写为 Al Alloy。

它最打动人的地方在于：密度只有约 2.7 g/cm³，差不多是钢的三分之一，人能轻松搬动；同时靠合金化把强度、耐腐蚀性和加工性能提了上去。所以机械、汽车、航空、建筑里到处是它的身影——也是你现场焊接时最容易碰到的轻金属。

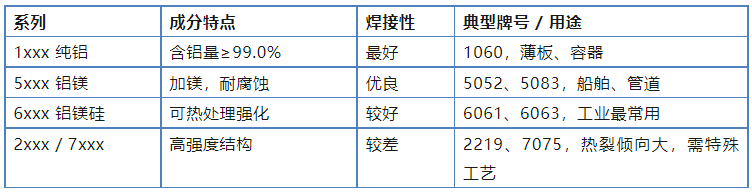

把铝合金分类，可以想象成不同配方的饮料——底子都是铝（水），加的合金元素（配料）不同，性能（口感）和用途（喝的场景）就不同。现场别贪多，认清最常用的四大系列就够了：

一句话记：现场常规焊接，闭眼选 5xxx、6xxx 两大系列；2xxx、7xxx 强度高但难伺候，别照搬常规参数。

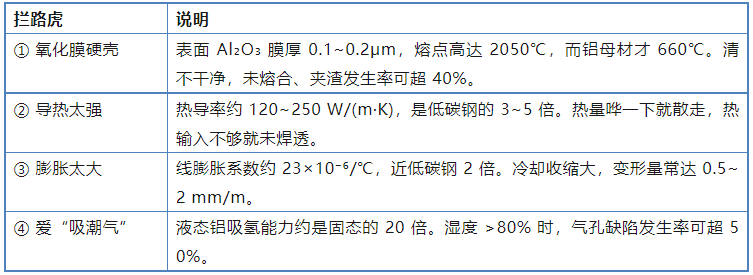

    铝合金焊接像在伺候一位挑剔的客人。它本身有几条“脾气”，每一项都得针对性压住，否则缺陷就来了：

    选焊材的核心是两句话：匹配母材 + 兼顾抗裂。想象成给衣服配扣子——焊丝得和母材材质对得上才牢，氩气像防尘罩，铈钨极像打火机，三样都选对，才能焊得稳。

焊丝怎么挑

·• 1xxx 纯铝 → 1100、1070 纯铝焊丝

·• 5xxx 铝镁 → 5356、5183 铝镁焊丝（耐腐蚀、强度匹配）

·• 6xxx 铝镁硅 → 4043 铝硅焊丝（抗裂好）；强度要求高就选 5356

保护气体

优先纯氩（Ar），纯度 ≥99.99%，便宜又好用；厚板可上氩氦混合气，熔深更深。

钨极（TIG）

优先铈钨极（WCe20）：无放射性、引弧稳，允许电流密度比纯钨极高 5%~8%。

   现场常用 TIG（薄板）和 MIG（中厚板）。无论哪种，都走这四步：

① 清（焊前清理）

坡口及两侧 50mm 内，用不锈钢丝刷刷到银白色，再用丙酮擦掉油污水分。清理后 4 小时内必须施焊，超时重来。

② 热（预热）

薄板（<3mm）不用预热；中厚板（3~10mm）预热 80~150℃；厚板（>10mm）150~200℃。

③ 调（参数匹配）

TIG 薄板（1~3mm）：电流 80~120A，焊速 5~8 cm/min，焊枪角 70~80°。MIG 中厚板（3~8mm）：电流 120~200A，电压 20~24V，送丝 3~6 m/min。

④ 焊（操作手法）

焊枪略倾斜，保持短弧（弧长≤ 焊丝直径）；收弧要填坑防弧坑裂纹；厚板多层多道焊，层间温度压在 100℃ 以下。

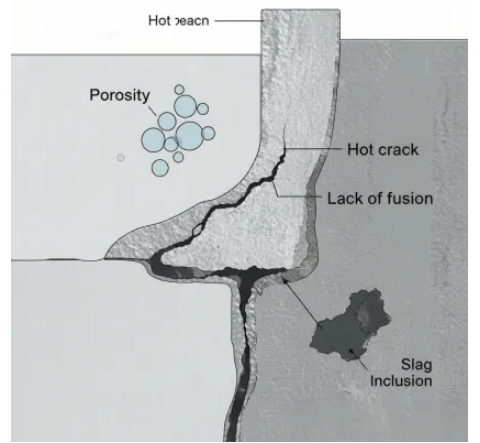

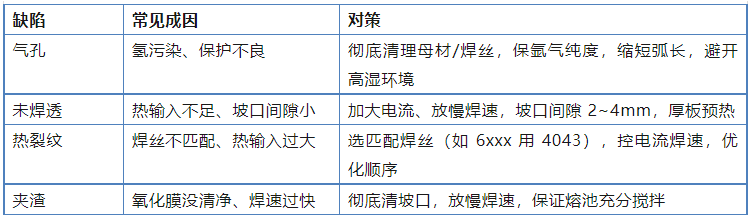

    现场高频的就这四类，记住“清膜、控温、选对焊材、匹配参数”十二字诀就能治住大半。

• 误区1：不清理氧化膜直接焊——必定未熔合、夹渣，这是零基础最常犯的低级错误。

• 误区2：电流越大越好——过大反而烧穿、裂，要跟板厚和焊丝直径匹配。

• 误区3：保护气流量越大越好——过大产生紊流反而坏事。TIG 用 8~12 L/min，MIG 用 15~20 L/min。

• 误区4：所有铝焊法都一样——2xxx、7xxx 需特殊工艺，不能照搬 5xxx、6xxx 的参数。

下面是一线常用参考值，具体以企业工艺文件为准，别当成绝对值：

关键国标参考（现场查阅原文）：

• GB/T 41979.5-2022《搅拌摩擦点焊 铝及铝合金 第5部分：质量与检验要求》

• GB/T 15115-2019《铝合金压铸件》（涉及焊接件原料要求）

清膜到位不偷懒，焊材匹配是关键；控温控速防变形，缺陷排查记心间。

铝合金焊接的精髓就八个字：清膜、控温、选对焊材。多上手、多复盘，质量自然就上来了。把这篇存手机里，干活前翻一翻，比临时抓瞎强。
