大西洋丨T91/P91板材的焊丝焊条介绍

T91/P91板材介绍：

T91/P91是超临界、超超临界火电机组核心高温用材，属于改良型9Cr-1Mo铁素体-马氏体耐热钢，对应国内国标牌号10Cr9Mo1VNbN。该钢在传统9Cr-1Mo基础上精准添加微量钒（V）、铌（Nb）、氮（N）元素，通过沉淀强化与固溶强化双重机制，大幅提升高温组织稳定性与力学性能，广泛应用于机组主蒸汽管道、集箱、过热器、再热器等高温高压服役部件。

焊接T91/P91板材，对应的大西洋焊丝焊条介绍：

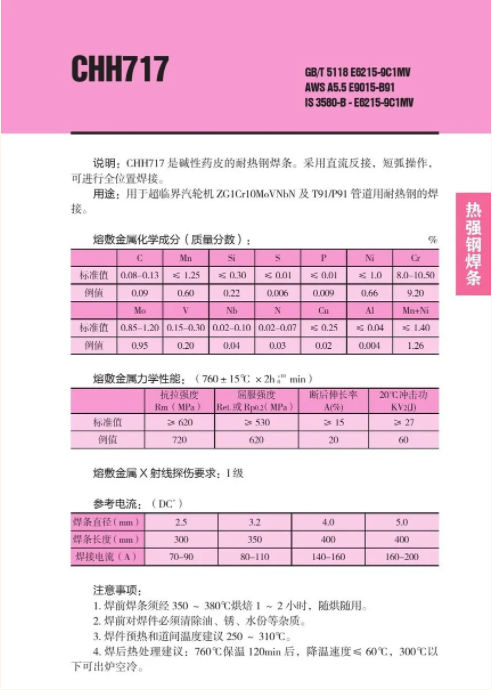

·焊条CHH717

说明：CHH717是碱性药皮的耐热钢焊条。采用直流反接，短弧操作，可进行全位置焊接。

用途：用于超临界汽轮机ZGICrIOMoVNbN及T91/P91管道用耐热钢的焊接。

熔敷金属力学性能：抗拉强度Rm(MPa)≥620，屈服强度ReL(MPa)≥530，断后伸长率A（%）≥15，20℃冲击功KV2(J)≥27。

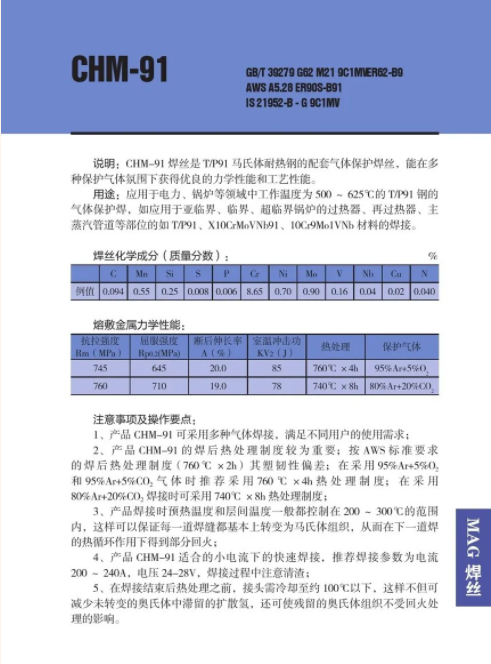

·气体保护焊丝CHM-91

说明：CHM-91焊丝是T/P91马氏体耐热钢的配套气体保护焊丝，能在多种保护气体氛围下获得优良的力学性能和工艺性能。

 用途：应用于电力、锅炉等领域中工作温度为500~625℃的T/P91钢的气体保护焊，如应用于亚临界、临界、超临界锅炉的过热器、再过热器、主蒸汽管道等部位的如T/P91、X10CrMoVNb91、10Cr9Mo1VNb材料的焊接。

熔敷金属力学性能：（如下图）

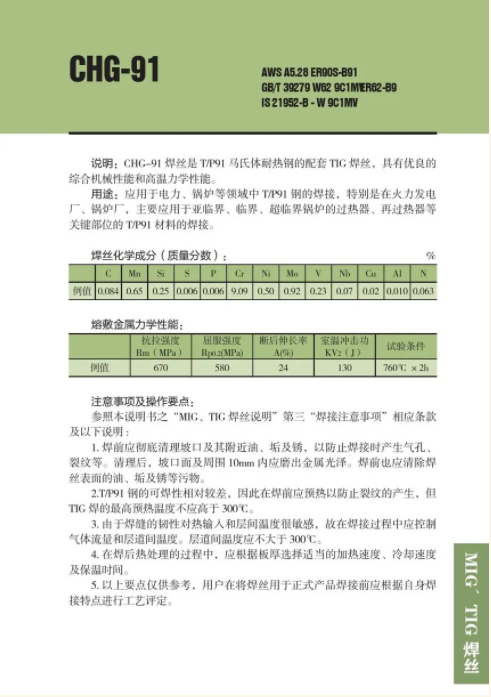

·氩弧焊丝CHG-91

说明：CHG-91焊丝是T/P91马氏体耐热钢的配套TIG焊丝，具有优良的综合机械性能和高温力学性能。

用途：应用于电力、锅炉等领域中T/P91钢的焊接，特别是在火力发电厂、锅炉厂，主要应用于亚临界、临界、超临界锅炉的过热器、再过热器等关键部位的T/P91材料的焊接。

熔敷金属力学性能：（如下图）

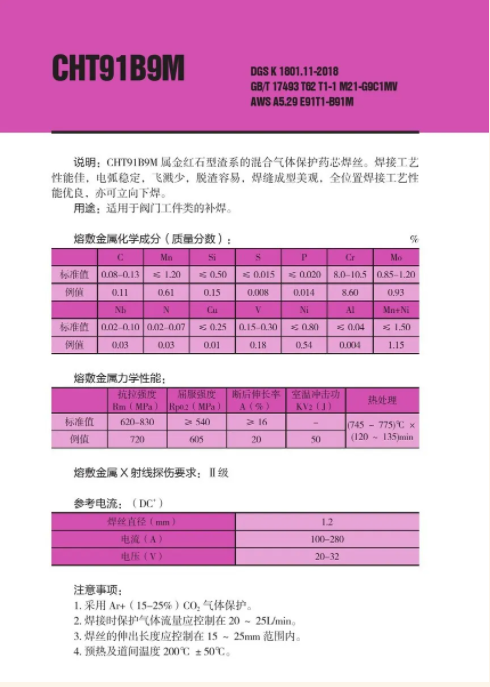

·药芯焊丝CHT91B9M

说明：CHT91B9M属金红石型渣系的混合气体保护药芯焊丝。焊接工艺性能佳，电弧稳定，飞溅少，脱渣容易，焊缝成型美观，全位置焊接工艺性能优良，亦可立向下焊。

用途：适用于阀门工件类的补焊。

熔敷金属力学性能：（如下图）

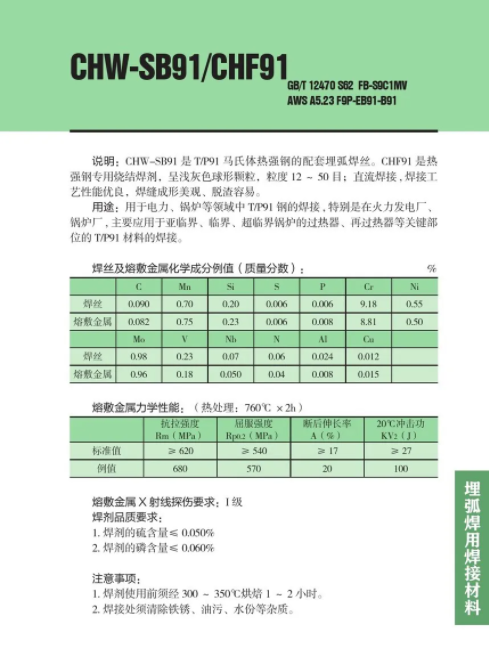

·埋弧焊丝/焊剂CHW-SB91/CHF91

说明：CHW-SB91是T/P91马氏体热强钢的配套埋弧焊丝。CHF91是热强钢专用烧结焊剂，呈浅灰色球形颗粒，粒度12~50目；直流焊接，焊接工艺性能优良，焊缝成形美观、脱渣容易。

用途：用于电力、锅炉等领域中T/P91钢的焊接，特别是在火力发电厂、锅炉厂，主要应用于亚临界、临界、超临界锅炉的过热器、再过热器等关键部位的T/P91材料的焊接。

熔敷金属力学性能：（如下图）

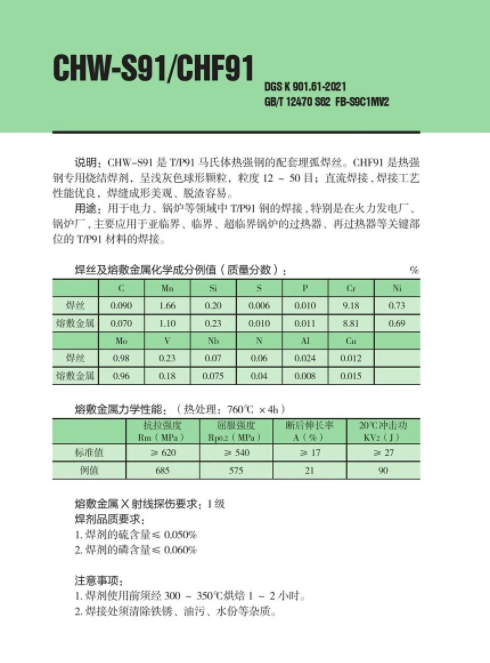

·埋弧焊丝/焊剂CHW-S91/CHF91

说明：CHW-S91是T/P91马氏体热强钢的配套埋弧焊丝。CHF91是热强钢专用烧结焊剂，呈浅灰色球形颗粒，粒度12~50目；直流焊接，焊接工艺性能优良，焊缝成形美观、脱渣容易。

用途：用于电力、锅炉等领域中T/P91钢的焊接，特别是在火力发电厂、锅炉厂，主要应用于亚临界、临界、超临界锅炉的过热器、再过热器等关键部位的T/P91材料的焊接。

熔敷金属力学性能：（如下图）
