最近发现身边很多焊工兄弟在工地、厂里摸爬滚打十几年，说是天天跟焊条打交道，天天用J422和 J507，但真要让他们把两者的区别说清楚，十个里面大概有七八个说不明白。
虽说用什么焊条很多时候不是我们一线干活儿的焊工决定的，但是万一在没人帮我们把关的时候呢？该用 507 的重要结构，用了 422，焊缝过几天就开裂，岂不让人笑话？
今天就用最接地气、最简单的话，把 J422 和 J507 的区别一次性讲透。看完这篇，保准你拿焊条的时候不再纠结，也不再踩那些常见的坑。
一、为什么很多焊工分不清 J422 和 J507？
J422 和 J507 都是我们碳钢结构焊条里用得最多的两种，但它们 “脾气” 完全不一样。

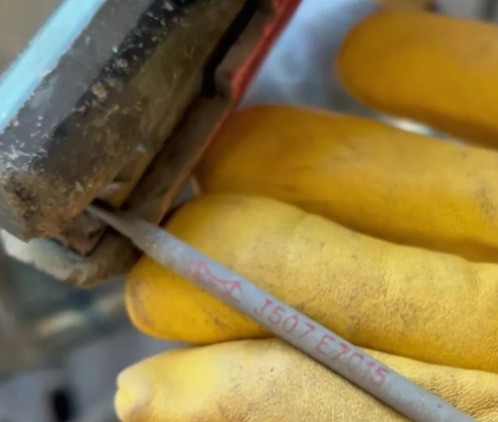

J422 是酸性焊条（钛钙型），对应国标型号 E4303，抗拉强度≥420MPa。J507 是碱性焊条（低氢钠型），对应国标型号 E5015，抗拉强度≥500MPa。
通俗一点就是：422 是 “温和派”，好伺候、省事；507 是 “硬汉派”，要求高，但能打硬仗。
很多师傅图省事，不管什么活儿都拿 J422 焊，结果厚板、重要受力件一受力就出问题。也有新手或者追求 “高质量” 的师傅，不管薄板小件都上 J507，搞得自己又累又费钱，焊缝外观还不如 422 好看。
焊条本身没有绝对的好坏，只有用对和用错。用对了，又快又省又安全；用错了，轻则多花钱，重则焊缝裂了出安全事故。

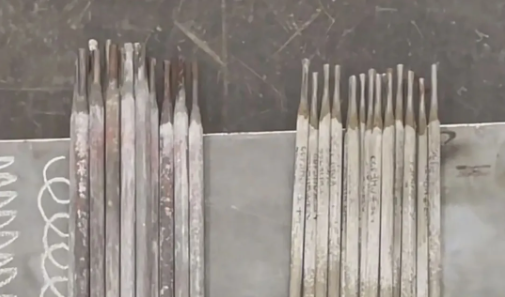

二、看 “脾气”—— 酸性 vs 碱性，容错性天差地别
J422（酸性焊条）的脾气好，容错率高。
对焊件表面要求不高，轻微的锈迹、油渍、轻微氧化皮，它都能正常焊接，不会轻易出气孔。
电弧稳定，引弧容易，飞溅小，焊缝成形漂亮，脱渣容易。
特别适合室外作业、现场条件不太好的环境，新手和老手都好上手。
这就是为什么很多工地、钢结构厂、普通机械加工，J422 的消耗量特别大。它就是我们焊工的 “万金油省事款”。

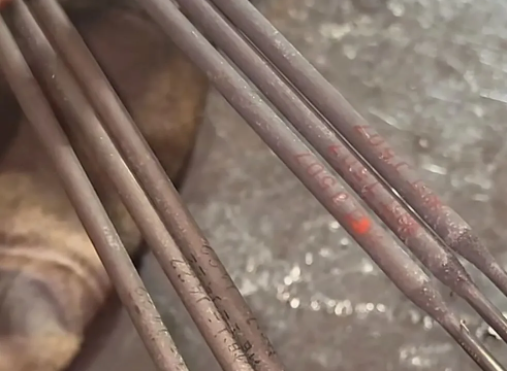

J507（碱性焊条）的脾气比较 “轴”，要求严格，但抗裂能力强。
对表面清洁度要求高，最好把焊件表面打磨出金属光泽，油、锈、水分都要清理干净。
焊条必须严格烘干：一般 350℃～400℃烘 1～2 小时，烘好后放进保温筒，随用随取。否则焊条吸潮，焊接时氢气进入熔池，后果很严重。
它的最大优势是低氢。焊缝里的扩散氢含量很低，抗裂性非常好，冲击韧性高，尤其在低温环境下（比如北方冬天或者低温设备）更加可靠。氢致裂纹这东西，有时候当时看不出来，过几天甚至过几周才冒头，特别坑人。以前在压力容器厂干活，有师傅用 J422 焊 20mm 厚的 Q345 钢板，结果焊后没几天就出现延迟裂纹，整条焊缝报废。
一句话总结脾气区别：422 能容忍 “脏一点、懒一点”，507 要求你 “干净一点、认真一点”，但回报是焊缝更结实、更抗裂。

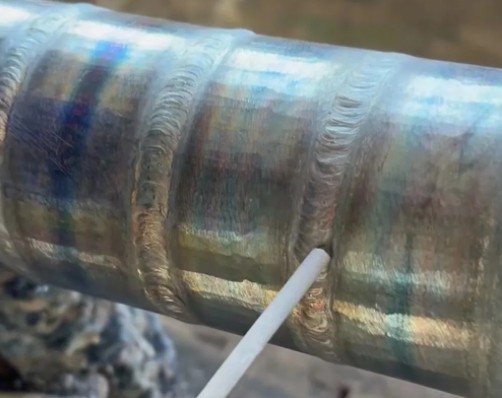

三、看电源 —— 设备适应性差很多
这点新手特别容易吃亏。
J422：交直流两用。不管你用的是老式交流焊机还是直流焊机，都能轻松上手。对设备要求低，现场很多临时接的电也能焊，适应性强。

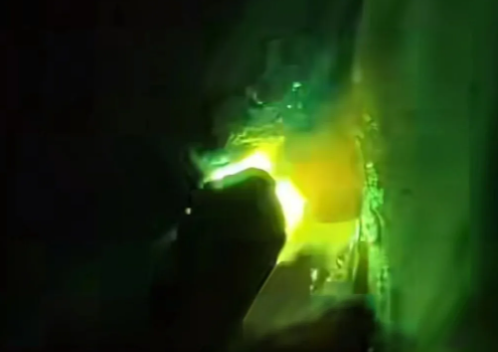

J507：推荐直流反接（焊件接负极，焊钳接正极）。用直流反接时电弧稳定、熔深合适、性能发挥最好。如果现场只有交流焊机，也可以勉强用，但电流要开大一些，电弧稳定性会差一点，焊缝质量也要打点折扣。
很多兄弟在野外或老厂房，只有交流焊机，就别硬上 J507 了，容易焊不稳，还浪费时间。反过来，如果设备是好的直流焊机，用 J507 就能把它的性能发挥到极致。
四、看强度 ——420MPa vs 500MPa，差的不只是数字
强度是选焊条最硬的指标之一，一定要匹配母材。
J422熔敷金属抗拉强度 ≥420MPa，适合焊接普通低碳钢（比如 Q235、Q245R 等）和强度要求不高的结构。非关键部位、静载荷小的部件，用它完全够用。
J507熔敷金属抗拉强度 ≥500MPa，适合焊接低合金钢（Q345 等）和强度要求较高的结构。重要受力部件、动载荷、厚板、多层多道焊、压力容器、桥梁、锅炉管道等，必须考虑用 J507 或同级别低氢焊条。
原则是等强度或略高匹配。母材是 Q235，焊缝强度 420MPa 就够了；母材是 Q345 或有安全系数要求的，500MPa 级别的 J507 才能放心。
强度不够，焊缝就成了整个结构的 “短板”，一受力先坏。强度选过头，又会增加成本和操作难度。
五、看手艺 —— 操作难度和焊工基本功
J422 上手快，适合练手和快速出活。

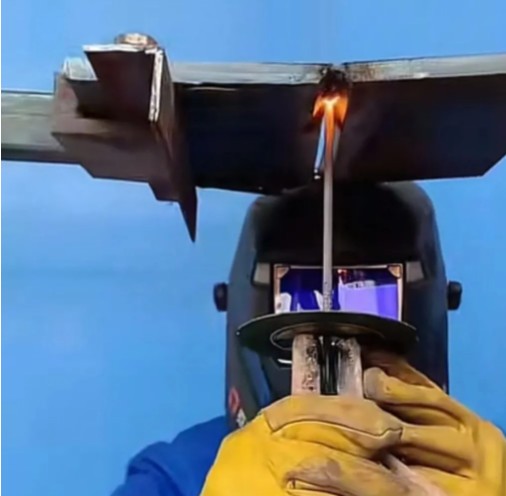

电弧柔软稳定，飞溅小，焊条角度和运条手法相对宽松，脱渣容易。即使是新手，练几天也能焊出像样的焊缝。薄板、全位置焊接（尤其是立焊、仰焊）时，J422 的优势更明显。
J507 对手法要求更高，是检验基本功的好工具。
需要短弧焊接（弧长一般控制在焊芯直径的 0.5～1 倍左右），弧长太长容易出气孔、夹渣。
运条要稳，角度要准，收弧时要注意填满弧坑。

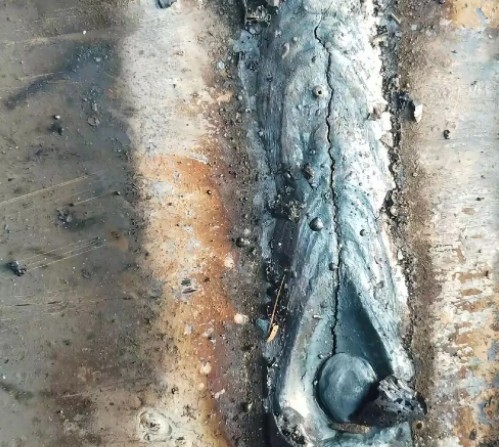

如果手法不过关，很容易出现气孔、夹渣、咬边等问题。
能把 J507 焊得又稳又漂亮、没有明显缺陷的焊工，基本功通常都过得硬。很多师傅把焊好 507 当作自己技术升级的标志。
实际中，我见过不少兄弟：用 422 焊得飞起，换成 507 就手忙脚乱、缺陷一大堆。这不是焊条不好，而是没掌握它的 “脾气”。
六、怎么选？一句话搞定实际场景
普通结构、非关键部位、薄板、小件、静载荷、现场条件一般 → 优先用 J422优点：省事、省电、省焊条、效率高、外观好看。
重要结构、12mm 以上厚板、刚性大、受力复杂构件、动载荷、压力容器、锅炉、管道、低温环境、质量要求严格的工程 → 必须用 J507优点：抗裂性强、韧性好、安全系数高，能大大降低返工和事故风险。
小提示（非常重要）：
烘干是硬性要求
J507（以及其他碱性焊条）一定要烘干！潮湿季节或北方冬天，更要重视。没烘干的 507，用起来比 422 还容易出问题。焊前清理
厚板多层焊
重要结构的底层焊道优先用低氢焊条，防止根部裂纹；填充层和受力焊道同样建议用低氢焊条，盖面可灵活匹配。成本意识
J507 焊条单价本身比 J422 贵，同直径焊接电流相差不大，但操作工序多、手法要求高、焊接效率更低，综合施工成本更高。所以不是所有活儿都适合上 507，要算经济账。
J422 和 J507 各有各的战场。422 图方便、高效率；507 图质量、高安全。作为一线焊工，我们的责任就是根据工件材质、板厚、受力情况、环境条件，选对焊条，把每一条焊缝焊扎实。
下次选焊条的时候，可以先问自己几个问题：
这是普通结构还是重要结构？
板厚多少？刚性和受力大不大？
现场设备是交流还是直流？
把这些想清楚，再动手焊接，就能少返工、多拿钱、少挨骂。安全第一，焊好每一条缝，加油！
