兄弟们，我们焊接人都知道氩弧焊是精密焊接的王牌，多用于不锈钢、铝合金、钛材等高端结构件。
但很多焊工师傅最头疼的，特别是一些新手，就是焊缝里反复出气孔 —— 表面针孔、根部蜂窝孔、内部密集孔…… 外观丑陋，强度下降，更别提气密性了，返工率更是高到让人崩溃。
为什么氩弧焊气孔这么常见？
今天就聊聊氩弧焊产生气孔的原因，包括从源头治理到高阶操作，拆解 5 大核心原因（保护气不足、焊材受潮、工件污染、参数不当、操作手法），每一条都配排查方法 + 实战解决方案。掌握后，气孔问题可降低 90% 以上。

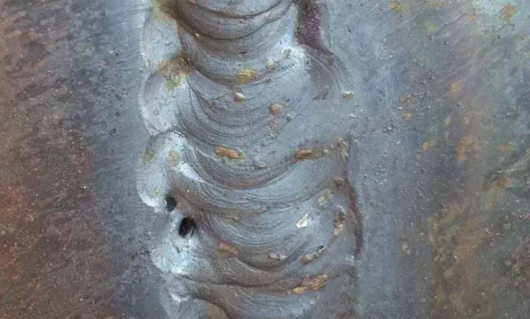

一、气孔形成的原因
熔池温度高达 1600-2000℃，气体溶解度极高。冷却时溶解度骤降，气体析出形成气泡。若气泡逸出速度慢于凝固速度，就成了气孔。氢气孔最常见（细小针状），氮 / 氧气孔多呈群簇状并伴随氧化。氩弧焊产生气孔的5 大原因正是 “气体来源 + 逸出障碍” 的组合。
二、原因 1：保护气不足（占比 40%，最常见元凶）
保护气（氩气）是第一道防线，一旦失效，空气中的氮、氧、水蒸气瞬间入侵。
具体表现：

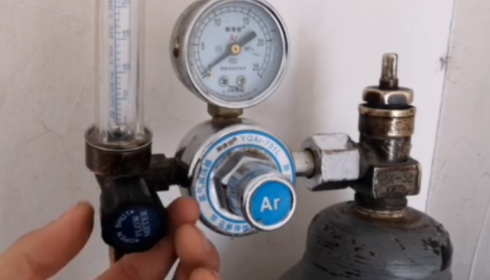

排查方法（3 分钟搞定）：
查气瓶纯度：碳钢≥99.7%，不锈钢 / 铝≥99.9%，钛材≥99.99%。需核对气瓶检测报告及高纯氩标识，拒绝无合格证明的气体。测实际流量：焊枪喷嘴前 10-15cm 处用流量计测，标准 10-20L/min（铝合金 15-25L/min）。流量表显示正常但实际偏小→气路漏气。检查漏气：气带接头涂肥皂水，看气泡；气瓶压力 < 1MPa 时气体输出不稳，需及时换气。观察气流：点燃后看保护罩是否呈层流（像钟罩），有抖动 / 紊流即存在问题。
解决方案（源头治理）：
流量不当：小风环境 12-15L/min，大风 / 管内焊 18-25L/min。加拖罩或背面充氩（不锈钢管优先采用，薄壁小管可选用免充氩焊丝替代）。焊枪喷嘴直径≥10mm（大电流用 12-16mm），及时清理飞溅物，钨极伸出长度严格控制 3-5mm（超出则保护失效）。
高阶技巧：
预通气 3-5 秒再引弧，收弧后滞后送气 8-10 秒，彻底杜绝弧坑气孔。

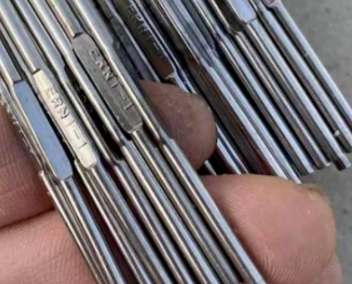

三、原因 2：焊材受潮（氢气孔的 “罪魁祸首”）
实心填充焊丝吸湿后，高温分解出氢气，形成细小针状气孔，尤其不锈钢和铝合金最敏感。
排查方法：
钨极打磨后颜色发暗、端部有小球→操作不当（电流过大 / 打磨不良）或污染。
解决方案：
焊丝：真空包装随用随取；严重受潮时用专用烘干箱 80-100℃烘 1-2 小时（实心焊丝无需 150℃高温烘干，避免氧化）。钨极：纯钨 / 铈钨 / 钍钨严格纵向打磨，磨后立即装枪，伸出长度控制在喷嘴内 3-5mm。现场存放：焊丝筒内加干燥剂，雨季每天检查密封状态。
高阶操作：
焊丝剪头 10mm（剪掉暴露氧化部分），送丝时全程在保护气罩内，绝不让焊丝 “裸奔” 氧化。

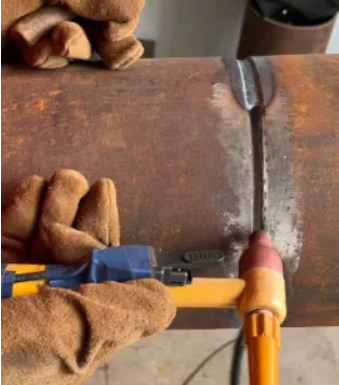

四、原因 3：工件污染（最容易忽视的 “隐形杀手”）
坡口及两侧 10mm 内有油、锈、水、氧化皮、油漆、标记笔痕迹，高温下全变成气体。
排查方法：
用白手套擦拭坡口，若留黑迹→存在油污污染。
解决方案（焊前清理三步走）：
机械清理：不锈钢用不锈钢丝刷 / 砂轮，铝材必须用专用铝丝刷 / 铜丝刷（禁用不锈钢丝刷，避免铁离子渗入引发腐蚀）。溶剂清洗：用丙酮或专用焊前清洗剂，擦拭两遍后自然风干 10 分钟。
高阶：

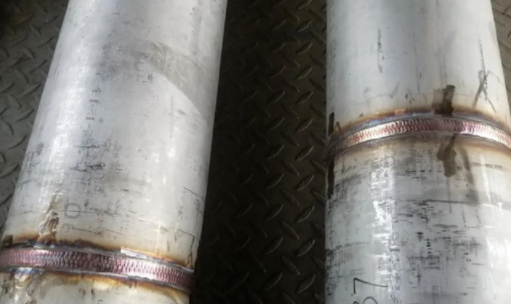

管子内壁也必须清理，厚板多层焊每层间都要清理飞溅和氧化皮；不锈钢管根据壁厚及工况，选择背面充氩或免充氩焊丝保护。

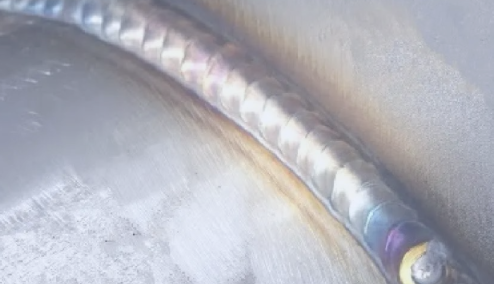

五、原因 4：参数不当（熔池 “太乱” 或 “太死”）
电流过大→熔池搅拌剧烈卷气；电流过小→熔池冷却快气体跑不掉；速度过快→气体来不及逸出。
排查方法：
解决方案：
参考标准参数表（以 3mm 不锈钢为例）：电流 80-120A，电压 10-14V，焊接速度 15-25cm/min。厚板多层焊：每层热输入逐次递减，层间温度 < 150℃。
高阶：
采用脉冲 TIG（峰值电流高、基值低），熔池控制更稳，气孔率可下降 70%。新手需先用试板调试参数，记录 “电流 - 速度 - 流量” 黄金组合。

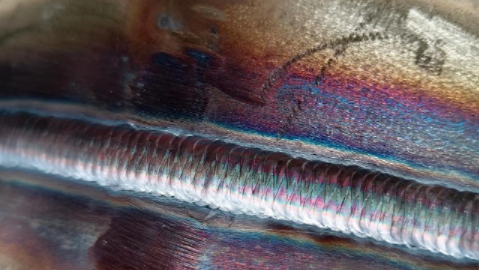

六、原因 5：操作手法（新手雷区最多）
焊枪角度、弧长、送丝时机、引收弧操作，都是气孔的 “导火索”。
排查方法：
焊枪与工件垂直面夹角 > 15°→易吸入空气（即与工件平面夹角 < 75°）。
解决方案（基础操作三步走）：
焊枪握持：像握钢笔一样轻松稳定，三指持握、掌心向上。焊枪与工件垂直面保持 10-15° 夹角（拖枪法），前进方向保持恒定。钨极伸出：严格控制 3-5mm（约为喷嘴直径的 1/2），过长导致电弧不稳、保护失效，过短易碰熔池污染钨极。引弧：采用高频引弧，预通气后非接触引弧（避免钨极碰损）。运枪：小幅摆动或直线运枪，确保熔池始终在保护罩中心区域。送丝：焊丝与焊件夹角 15-20°，端部始终处于保护气覆盖范围内，匀速送入（类似 “平稳补料”）。收弧：开启电流衰减功能 + 滞后送气，填满弧坑后再灭弧。
高阶操作技巧：
焊丝送入时机：电弧稳定后 1-2 秒再送丝，避免冷丝带气。
管子环焊：从 6 点钟位置起弧，12 点钟位置收弧，全程保持拖枪姿态。
复杂结构：采用氩气背保护 + 拖罩组合，模拟局部 “无氧环境”。
日常练习：每天焊 10 个试板，记录参数与气孔情况，形成个人专属参数数据库。
兄弟们，干的时间久了大家就会明白氩弧焊气孔不是运气的问题，而是 “系统问题”。从源头堵住气体入侵通道，再用规范手法让熔池 “平静有序”，你的焊缝就能做到光亮如镜、致密无孔。如果氩弧焊出现气孔可以对照排查！
