钛及钛合金焊接难点破解！这些保护措施与缺陷应对技巧必看

钛及钛合金凭借轻质高强、耐腐蚀性佳等优异性能，成为航空航天、化工、医疗器械等领域的“香饽饽”。但这份“硬实力”背后，却藏着焊接的大难题——高温下极易吸氢、氧、氮，稍不注意就会出现裂纹、气孔等缺陷，直接拉垮焊接质量。

想要焊好钛及钛合金，核心关键就在全程严格保护和精准工艺控制。今天这篇干货，从焊接保护需求、焊前准备，到缺陷成因与应对，一次性讲透钛及钛合金焊接的核心要点，焊接人快收藏！

核心前提：为啥钛合金焊接要特殊保护？

钛及钛合金有个“致命弱点”：温度处于500-700℃时，会疯狂吸收空气中的氧、氢、氮。这些气体融入焊缝后，会直接降低接头的力学性能，让原本优质的材料变“废材”。

因此，焊接时必须对熔池和400-650℃以上的高温焊缝区进行无死角保护。常规焊接方法完全不适用，主流选择是氩弧焊，搭配大尺寸焊炬扩大气体保护区；若焊炬保护范围不足，还得加装氩保护拖罩，做到双重防护。

焊前准备：细节决定成败，这4点缺一不可

钛合金焊接，“七分准备，三分焊接”一点不夸张。从材料处理到设备选型，每一个细节都要做到位，才能从源头避免污染。

1. 表面处理：彻底除杂，杜绝污染源

焊件坡口及两侧50mm内、焊丝表面，甚至与钛板接触的工具夹部位，都要无油污、无氧化皮、无杂质！

• • 酸洗：试件和焊丝先酸洗，再用净水冲洗烘干，烘干后立即施焊，避免二次污染；
• • 擦拭：用丙酮、乙醇等溶剂反复擦拭上述部位，彻底去除油污、有机物。
•


2. 设备选择：选对焊机，保障基础防护

优先选用具备下降外特性、高频引弧的直流氩弧焊电源，关键要求：延迟递气时间不少于15s，焊接结束后持续送气，防止高温金属遇空气氧化。
推荐机型：WSM-315型IGBT逆变直流脉冲氩弧焊机，适配性拉满。

3. 材料选择：氩气要纯，焊丝适配

• • 氩气：纯度≥99.99%，露点≤-40℃，相对湿度＜5%；氩气瓶压力降至0.981MPa时立即停用，避免瓶内杂质随气体喷出；
• • 焊丝：一般选用同质材料，若想改善接头塑性，可选用合金程度稍低的焊丝（如TC3），适配性更优。

4. 坡口设计：简化层数，减少吸气

焊接层数越多，焊缝累计吸气量越大，性能越差。结合钛合金熔池尺寸大的特点，焊件通常开单V型70-80°坡口，最大限度减少焊接层数和填充金属，从源头降低吸气风险。

工艺控制：这些关键要点，焊接时别踩坑

做好焊前准备，焊接过程的把控也不能松懈，两个核心原则记牢：

1. 1. 全程清除氧化皮、油污等有机物，杜绝焊接过程中的污染源；
2. 2. 精准控制氩气流量和流速，避免产生紊流——紊流会破坏氩气保护罩的完整性，让空气混入熔池，造成污染。

实践证明，手工钨极氩弧焊对钛合金焊接的裂纹处理效果显著，只要工艺到位，就能达到理想焊接状态。

常见缺陷：裂纹、气孔咋来的？对症分析才好解

即便做好了保护和准备，操作不当仍可能出现缺陷。钛合金焊接最常见的就是冷裂纹和气孔，二者的“罪魁祸首”都是氢，找准成因才能针对性应对。

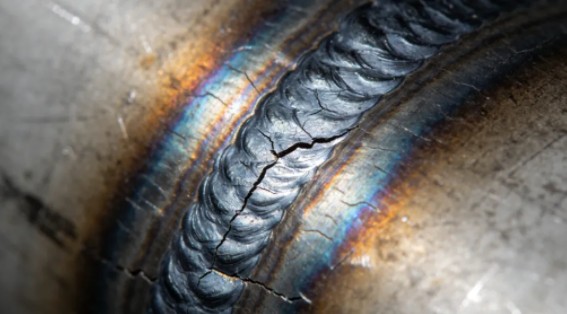

1. 冷裂纹：延迟出现的“隐形杀手”

钛合金焊接几乎不会出现热裂纹（杂质少、结晶温度区间窄，不易形成低熔点共晶），但热影响区极易出现冷裂纹（延迟裂纹） ——焊后数小时甚至更久才会显现，隐蔽性极强。
成因：焊接时氢从高温熔池向低温热影响区扩散，导致该区析出大量TiH₂，既增加了脆性，又因氢化物析出体积膨胀产生组织应力；同时氢原子向高应力部位聚集，最终引发裂纹。

2. 气孔：影响疲劳强度的“元凶”

气孔是钛合金焊接的高频缺陷，直接降低接头疲劳强度，核心成因还是氢的影响。
氢在钛合金α相中的溶解度极低（室温下极限溶解度仅0.002%），焊缝冷却至300℃以下时，过饱和的氢会以氢化钛形式析出，体积膨胀产生晶间应力，先形成晶间微裂纹，后续在外力作用下会进一步扩展，甚至形成气孔。
