焊接方式及焊缝类型

发布时间：2026-03-09 浏览次数：18次

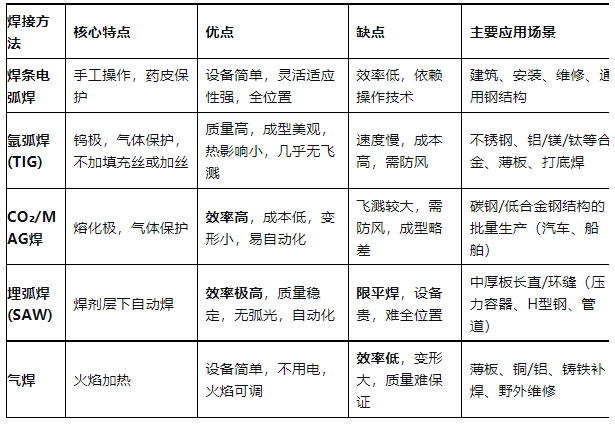

在机械结构制造过程中，焊接工艺非常重要，常见的焊接方式有手弧焊、氩弧焊、二保焊等，以下是不同焊接方式的特点及应用场景。


焊接符号标注遵循国标 GB/T 324-2008，核心是：基准线定侧、箭头指位、符号定形、尺寸定量、尾部补注。

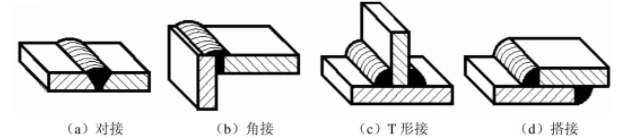

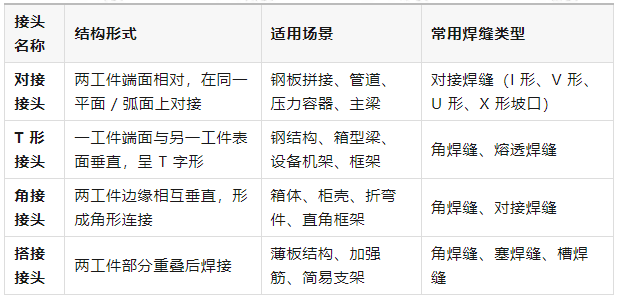

焊接接头形式

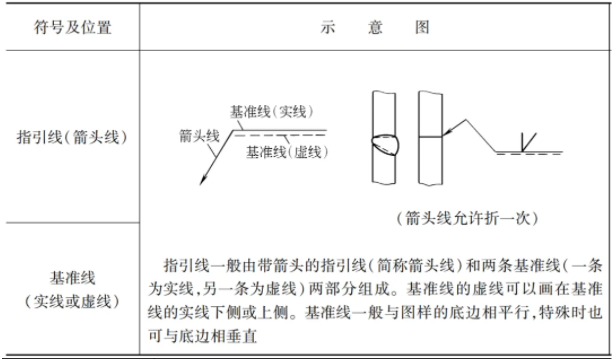

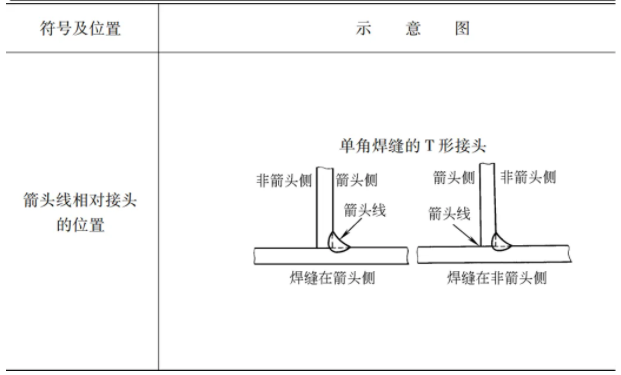

焊缝标注原则

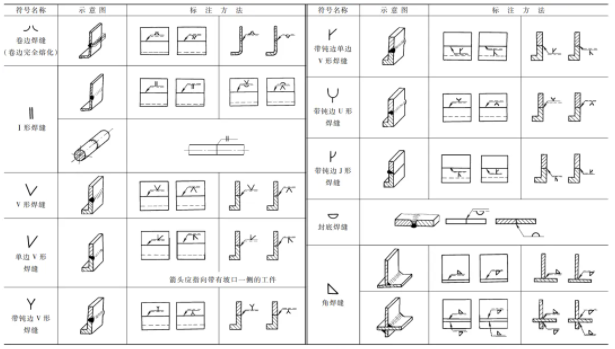

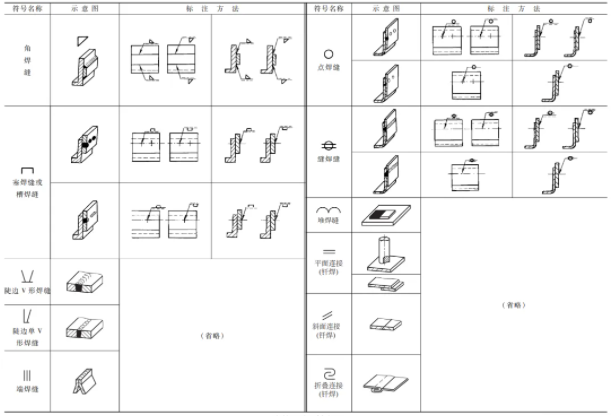

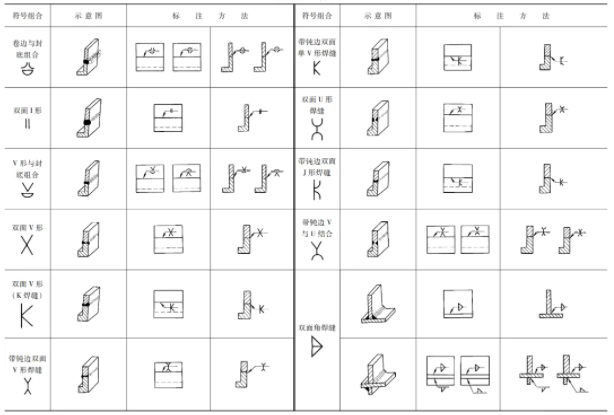

常见焊缝及符号

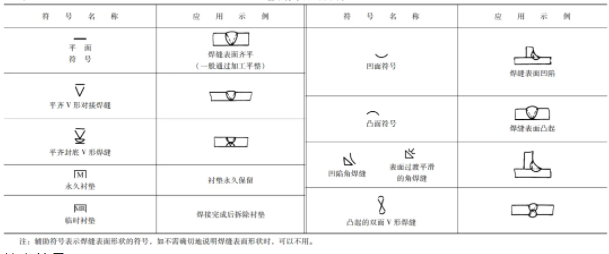

辅助符号

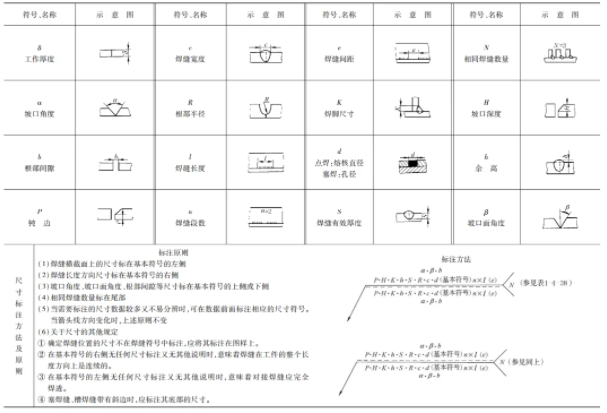

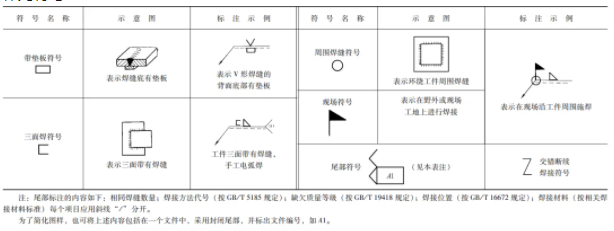

补充符号

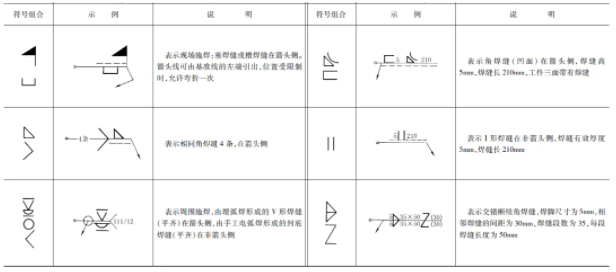

应用举例
