焊接材料钢结构焊接材料的选配原则要点

焊接材料

钢结构焊接材料的选配原则要点

钢结构焊接材料的选配原则，根据设计要求，除保证焊接接头强度、塑性不低于钢材标准规定的下限以外，还应保证焊接接头的冲击韧性等。

选择钢结构焊接材料应遵循等强度、等韧性、等成分和工作条件相近基本原则，并结合母材性能、焊接工艺与环境因素综合判断。

钢结构焊接质量直接影响建筑安全与耐久性，合理选配焊接材料是确保接头性能的关键。

选材需兼顾力学性能匹配、化学成分相容及施工适应性，避免因材料不匹配导致裂纹、脆断等问题。

一、 选配原则

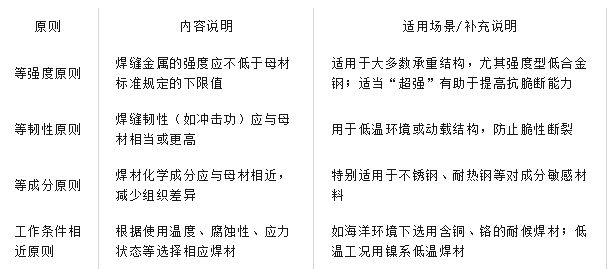

以下是焊接材料选配的核心原则及其依据：

还需考虑以下实际因素：

·母材类型匹配：Q235钢用E43系列焊条，Q345钢用E50系列焊条。

·焊接工艺适应性：优先选择操作简便、稳定性高的材料，提升效率和质量。

·  厚度与环境影响：厚板或低温施工时需采用低氢型焊条以防冷裂纹。

在实际工程中，除遵循上述原则外，还应：

1.查验焊接材料的质量证明文件，必要时进行抽样复验 ；

2.遵守标准如钢结构焊接规范的要求 ；

3.结合焊接工艺评定试验验证接头性能，确保整体可靠性

二、 选配原则

1.力学性能匹配

·焊缝金属的抗拉强度、屈服强度、冲击韧性等应高于或等于母材标准规定的下限值，以保证整体结构承载能力。

·对于高强钢（强度＞300MPa），应选用高强度匹配焊材，避免低匹配导致薄弱环节。

2.化学成分相似

·焊材的合金体系应与母材相近，尤其是低合金钢、耐热钢或不锈钢，防止因成分差异引起碳迁移、脆化等问题。

·特殊钢材如Q345C常配E50系列焊条（如E5015/J507）。

3.工艺适应性

·根据焊接方法选择对应材料：

·手工电弧焊：常用J422（E4303）、J506（E5016）等焊条；

·CO₂气体保护焊：使用H08Mn2SiA类实芯或药芯焊丝；

·埋弧焊：配合H08A、H08MnA焊丝与F4A0、F48A2焊剂组合。

4.使用环境适配

·低温环境（＜-20℃）：选用镍系低温焊材，提升冲击韧性2。

·腐蚀环境（如海洋大气）：采用含Cu、Cr、Mo的耐候型或不锈钢焊材，增强抗腐蚀能力。

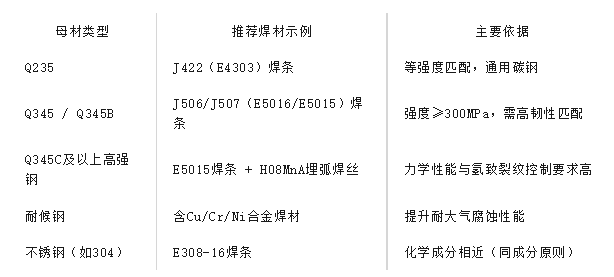

以下是常见母材与焊接材料的选配参考表：

对于厚板（＞25mm）或拘束度大的结构，还需考虑预热温度与焊后热处理，以降低冷裂风险。

选配焊接材料时应综合以下步骤进行决策：明确母材牌号与力学性能；

判断焊接方法与位置（平焊、立焊等）。

钢结构焊接材料的选配必须遵循等强度匹配和化学成分相近两大基本原则，确保焊缝性能不低于母材，并结合焊接工艺、环境条件与经济性综合决策。

焊接材料的选择直接影响钢结构的安全性、耐久性和施工效率。选配不当可能导致接头强度不足、产生裂纹或在特殊环境中提前失效。因此，需依据标准并结合工程实际情况科学选材。
