焊接焊缝裂纹缺陷预防措施

焊接焊缝裂纹缺陷预防措施

针对焊缝裂纹缺陷的预防措施，一般包括焊前预热、选用合适的焊材，焊后热处理等。结合现场具体情况而采取相应的预防措施。

一、焊缝裂纹的主要类型与成因

1. 按形成机制分类

热裂纹多发生在高温凝固阶段，而冷裂纹则与氢脆和淬硬组织相关，是工程中最需警惕的两类。

·铬钼钢厚壁容器横向裂纹：多层焊时氢浓度累积与残余应力叠加，在距表面10–25mm深处出现横向裂纹，需严格控氢和后热处理。

·铝合金焊接热裂纹：因凝固区间宽、线膨胀系数大，焊缝收缩时易在低塑性区域开裂，可通过添加钛、锆细化晶粒改善。

二、预防与改善措施汇总

材料控制：

·选用低硫、磷、碳的母材与焊材；

·使用碱性焊条（低氢型），焊前烘干以减少氢源 。

工艺优化：

·合理预热与后热，减缓冷却速度；

·采用多层多道焊、分散焊法，降低残余应力；

·控制线能量，避免过热导致晶粒粗化 。

结构与操作：

·优化接头设计，减少拘束度；

·填满弧坑，防止弧坑裂纹；

·对大型结构实施对称焊接，平衡变形。

对于已出现的裂纹，应先通过无损检测（如UT、RT）评估深度与范围，再制定修补方案：

·表面裂纹可打磨后补焊；

·深层或穿透裂纹需挖除坡口并进行焊后热处理；

·修补完成后须重新检测确保质量合格

预防焊接裂纹的关键在于控制氢含量、优化冶金成分和降低应力，尤其要重点关注冷裂纹与热裂纹的成因差异并采取针对性措施。

三、焊接裂纹的主要类型与风险

焊接裂纹是危害最大的焊接缺陷之一，具有尖锐缺口和高长宽比特征，易引发结构断裂。

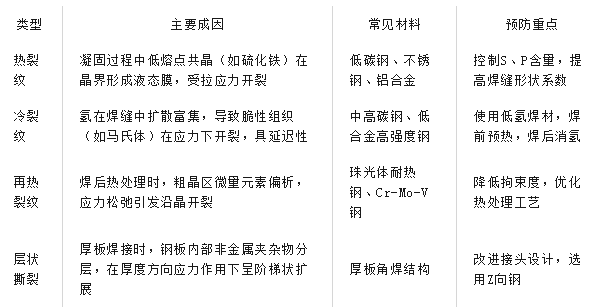

根据形成温度和机理不同，主要分为以下几类：热裂纹：高温下（凝固过程中）产生，常见于焊缝中心，与低熔点共晶和拉应力有关。     冷裂纹：冷却至200–300℃以下时出现，常具延迟性（最长可达72小时），由氢、淬硬组织和残余应力共同导致。

再热裂纹：焊后再次加热时在热影响区粗晶区沿晶界开裂。层状撕裂：多发生在厚板T型接头中，与钢板内部夹杂物及厚度方向应力相关。

 预防措施分类详解

从材料源头减少裂纹倾向

·清理坡口及两侧至少20mm范围内的油污、水分、锈迹和毛刺，防止氢来源。

·焊条严格烘干（尤其是碱性焊条），按厂家要求储存，避免吸潮

焊缝裂纹是焊接中最危险的缺陷之一，主要由 材料杂质、焊接应力、氢含量及工艺不当 共同作用引发，可通过优化材料选择、控制工艺参数和热处理有效预防。

焊接过程中，金属经历快速加热与冷却，容易在焊缝或热影响区产生裂纹。

这些裂纹不仅降低接头强度，还可能引发结构失效，尤其在压力容器、钢结构等关键设备中危害极。裂纹可能在焊接时立即出现，也可能延迟数小时甚至数天后显现，增加了检测难度。
