解锁焊接秘籍：10个关键技术知识点大放送

    引弧，作为焊接的起始步骤，是引燃并产生稳定电弧的关键过程。这就好比一场精彩演出的开场，其效果直接影响后续焊接的质量与稳定性。在实际操作中，常见的引弧方法主要有划擦引弧法和直接引弧法两种。

   划擦引弧法，操作时将焊条末端对准引弧处，然后像划火柴似的，利用腕力使焊条在焊件表面轻轻划一下，划擦距离通常控制在10 - 20 毫米，随后迅速将焊条提起 3 毫米左右，电弧便被成功引燃。这种方法形象地说，就如同我们日常生活中划火柴，通过快速的摩擦产生足够的热量来点燃火焰，只不过这里点燃的是电弧。

直接引弧法，也叫直击法，操作相对简洁。先将焊条对准焊件待焊部位轻轻触击，如同敲门一般，然后适时将焊条提起2 - 3 毫米，即可引燃电弧。

   引弧虽是简单的操作，但需要注意以下几点：引弧后，要确保电弧长度不超过焊条的直径。引弧时用力要适中，避免用力过大导致引弧端药皮碰裂甚至脱落，从而影响引弧和焊接的正常进行。在焊接高强度钢、低温钢、不锈钢等特殊材料时，切不可随意在焊件上打火。因为电弧划伤部位容易使这些材料产生淬硬或微裂现象，对于不锈钢来说，还会降低其耐蚀性，就像在精美的瓷器上留下划痕，破坏了其原本的完美品质。如果引弧时焊条与焊件粘连在一起，通过晃动无法取下，应立即将焊钳取下，待焊条冷却后，就很容易将其取下来，切不可强行拉扯，以免损坏焊件或造成安全事故。

    焊前点固，也被称为定位焊，是在正式焊接之前，为了稳固两焊件的相对位置而进行的关键操作。在建筑施工现场，当搭建大型钢结构框架时，工人会先将各个钢梁、钢柱的连接部位通过点固进行初步固定，这样在后续的正式焊接过程中，这些部件就能保持正确的位置关系，如同在建造房屋时，先将各个积木块摆放整齐并暂时固定，以便后续搭建更加稳固。

   点固的操作方法并不复杂，通常使用与正式焊接相同的工艺和设备。在实际操作中，点固焊缝一般较短，它就像一个个小的锚点，将焊件紧紧地固定在一起。点固的焊点间距要求则根据焊件的具体情况而定，对于一般的焊件，如果长度较短，通常在工件两端进行点固即可。而对于较长的焊件，为了保证其位置的稳定性，可每隔200 - 300 毫米左右点固一个焊点。这就好比在一条长长的绳子上，每隔一段距离打一个结，以防止绳子随意晃动。对于一些特殊的焊件，如奥氏体不锈钢，由于其热膨胀系数较大，点固焊点之间的间距应比低碳钢焊件更短，一般控制在 100 - 150 毫米左右，这样才能更好地控制焊接过程中的变形。点固后，必须把焊点处的焊渣清理干净，因为这些焊渣如果残留在焊件上，可能会影响后续焊接的质量，就像在干净的画布上如果有污渍，会影响绘画的效果一样 。

三、正接与反接：电流的奥秘

     在焊接过程中，电流的连接方式—— 正接与反接，对焊接效果有着至关重要的影响 。当我们使用直流焊机进行焊接时，焊件与焊条和电源两极的连接方式不同，会产生不同的焊接效果。当焊件接正极，焊钳（焊条）接负极时，这种连接方式被称为正接法，简称正接 。相反，当焊件接阴极，焊条接阳极时，就称为反接法，简称反接 。

四、焊缝起头：开启焊接的关键

    焊缝起头，作为焊缝的起始部分，在焊接过程中扮演着举足轻重的角色。当焊接刚刚开始时，焊件的温度处于较低状态，引弧后难以迅速使焊件温度大幅升高。在这种情况下，起始部分的焊缝往往余高略高，熔深较浅，严重时甚至可能出现融合不良和夹渣等问题。

   为了改善这一状况，引弧后应采取适当的操作。通常的做法是稍微拉长电弧，对工件进行预热，让焊件的温度逐渐升高，为后续的焊接创造良好的条件。就像我们在烧水时，先小火预热一下水壶，能让水更快地烧开。当达到合适的温度后，再压低电弧进行正常焊接。

   在平焊和使用碱性焊条进行焊接时，多采用回焊法。具体操作是从距离始焊点10 毫米处引弧，然后回焊到起始点 。在这个过程中，要逐渐压低电弧，同时焊条做微微摆动 。这样做可以使焊缝起始处的金属充分熔化，达到所需要的焊缝宽度，从而保证焊缝起始部分的质量 。

五、电弧电压：焊接的重要参数

    电弧电压，作为焊接过程中的关键参数，指的是电弧两端，也就是两电极之间的电压降。它与电弧长度密切相关，当焊条和母材确定后，电弧长度成为决定电弧电压的主要因素。一般来说，电弧长，电弧电压就高；电弧短，电弧电压则低。在实际的焊接操作中，就像我们调节手电筒的亮度一样，通过控制电弧的长度，就能间接调节电弧电压的大小。

   在焊接过程中，电弧电压对焊缝的熔宽有着显著的影响。当电弧电压增大时，电弧功率相应加大，工件的热输入也有所增加。与此同时，弧长拉长，其分布半径也随之增大。这一系列的变化会导致熔深稍有减小，而熔宽增大，余高减小。在汽车制造中，焊接车身部件时，如果电弧电压设置不当，就会出现焊缝过宽或过窄的情况，影响车身的整体质量和美观。所以，在焊接过程中，必须根据焊件的具体要求，精确地控制电弧电压，以确保焊缝的质量和形状符合标准。

    焊接速度，简单来说，是指单位时间内完成的单道焊缝长度。它在焊接过程中扮演着重要角色，其快慢直接影响着焊接的质量与效率。在汽车制造工厂里，焊接机器人在焊接车身部件时，焊接速度的精准控制确保了焊缝的均匀和美观，同时也提高了生产效率。

   焊接速度与焊接电流密切相关。一般情况下，焊接电流大，可适当提高焊接速度。这是因为较大的焊接电流能够提供更多的热量，使焊件金属更快地熔化，从而允许更快的焊接速度。但不能错误地认为焊接生产效率的高低仅仅取决于焊接速度。实际上，焊接电流大小才是决定焊接生产效率高低的关键因素。焊接电流越大，单位时间内熔化的金属量越多，焊接生产效率也就越高。在建筑钢结构的焊接施工中，当使用较大的焊接电流时，焊接速度也会相应加快，大大缩短了施工时间。

   在一定的焊接电流下，焊接速度的大小对焊道厚度有着显著的影响。当焊接速度大时，单位时间内焊缝获得的热量相对较少，使得焊道较薄。而焊接速度小时，焊缝受热时间长，获得的热量多，焊道就会变厚。

    在焊接过程中，电弧偏吹是一种不容忽视的现象，它如同一个调皮的“捣蛋鬼”，常常干扰焊接的正常进行 。所谓电弧偏吹，就是电弧偏离焊条中心线的异常情况 。

导致电弧偏吹的原因主要有以下三种。

   首先是焊条药皮偏心量过大。在焊条电弧焊时，焊条药皮的熔化速度比焊芯慢，会形成一个保护电弧的套管。但当焊条药皮厚薄不均匀时，厚药皮的熔化速度慢，药皮套管就会在长度方向出现偏斜，进而导致电弧偏向药皮薄的一侧。

   其次是电弧区域磁场强度不均匀。因为电弧轴线两侧受到不对称磁场作用力，电弧会不由自主地偏向磁场强度弱的方向。当电弧区的一侧存在良好导体，如筋板时，电弧就会偏向导体一侧。如果连接工件的电缆线接到电弧轴线的左侧，那么电弧就会向右侧偏吹。这种现象就如同指南针在磁场中会受到磁力的作用而发生偏转一样。

   最后是电弧周围的气流干扰。电弧会顺着气流方向偏吹，也就是从强气流向弱气流方向移动。在户外进行焊接作业时，如果遇到较大的风，气流就会干扰电弧，导致电弧偏吹。这就好比在风中点燃的蜡烛，火焰会被风吹得偏向一侧。

   电弧偏吹的危害不容小觑。它会破坏电弧的稳定性，使电弧区的保护效果变差。在焊接过程中，保护气体无法有效地覆盖电弧区域，空气就容易侵入，从而导致焊缝中出现气孔。由于电弧偏吹，电弧不能均匀地加热焊件，使得焊件局部受热不均匀，可能会造成未焊透的缺陷。电弧偏吹还会导致飞溅严重，不仅会影响焊接的工作环境，还可能对焊工的安全造成威胁。

为了有效防止电弧偏吹，我们可以采取以下六项措施：

1、使用交流电源

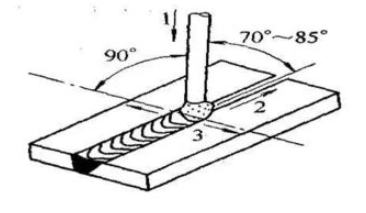

2、调整焊条角度

3、采用短弧焊接

4、改变接线部位或多接电线

5、增加附加钢板

6、遮挡保护电弧

   焊条的选择，犹如为一场战役挑选合适的武器，直接关系到焊接的质量和效果。在选择焊条时，主要遵循两大原则：一是等强度原则，二是同成分原则。

   等强度原则，就像是为不同级别的拳击手挑选合适重量的拳击手套，对于承受静载或一般载荷的工件或结构，通常选用抗拉强度与母材相等的焊条。

同成分原则，类似于为特定的食材搭配合适的调料，当焊接耐热钢、不锈钢等特殊用途材料时，应选用与母材化学成分相同或接近的焊条。

   除了这两大原则外，还需要考虑其他因素。当母材中碳、硫、磷等元素的含量偏高时，焊缝容易产生裂纹，此时应选用抗裂性能好的碱性低氢型焊条。在焊接一些高碳钢或含有杂质较多的钢材时，就需要特别注意这一点。如果不选用抗裂性能好的焊条，在焊接过程中或使用过程中，焊缝就可能会出现裂纹，严重影响焊接结构的安全性。

   对受力不大、焊接部位难以清理干净的焊件，应选用对铁锈、氧化皮、油污不敏感的酸性焊条。在一些小型的机械维修工作中，由于焊接部位可能存在一些难以彻底清理的油污或铁锈，如果选用对这些杂质敏感的焊条，就容易在焊缝中产生气孔等缺陷，而酸性焊条对这些杂质的耐受性较好，能够保证焊接质量。

   在狭小或通风条件差的场合，应选用酸性焊条或低尘焊条。这是因为碱性焊条在焊接过程中会产生较多的烟尘，如果在通风不好的环境中使用，会对焊工的身体健康造成危害。而酸性焊条产生的烟尘相对较少，低尘焊条则进一步降低了烟尘的产生量，更适合在这种特殊环境下使用。

    焊接技术作为现代工业中不可或缺的关键工艺，其10 大技术知识点涵盖了从引弧起始，到焊接过程中的各项参数控制，再到应对各种干扰因素以及焊条选择等多个重要方面。这些知识点相互关联、相互影响，共同构成了一个完整的焊接技术体系。

   引弧作为焊接的起点，其方法的选择和操作的规范性直接影响后续焊接的顺利进行。焊前点固则为焊接提供了稳固的基础，确保焊件在焊接过程中的相对位置准确无误。正接与反接、电弧电压、焊接速度等参数的合理设置，对于焊缝的质量、形状以及焊接效率起着决定性作用。电弧偏吹这一干扰因素，虽然给焊接带来了挑战，但通过有效的防止措施，能够保障焊接质量。而焊条的正确选择，更是满足不同焊接需求、保证焊接质量的关键。

   在实际的焊接工作中，无论是机械制造、建筑施工，还是汽车制造、船舶建造等行业，掌握这些焊接技术知识点都具有极其重要的意义。它们不仅能够提高焊接质量，减少焊接缺陷的出现，还能提高生产效率，降低生产成本。对于焊接从业人员来说，深入理解并熟练运用这些知识，是提升自身技能水平、保障工作质量的关键。只有不断学习和实践，才能在焊接技术的领域中不断进步，为工业生产的发展贡献力量。
