返回顶部
027-88605306
在线咨询
微信二维码

发布时间:2025-10-17 浏览次数:24次
焊接接头核心要素:熔池、焊缝与熔合线的特性及关联

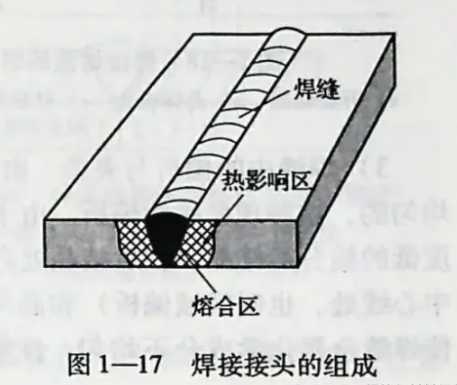

在熔焊过程中,熔池、焊缝与熔合线构成了焊接接头的“核心三角”——熔池是焊缝的“诞生基础”,焊缝是接头的“承载主体”,熔合线则是性能过渡的“关键边界”。三者的形成过程、组织状态直接决定了焊接接头的强度、韧性与可靠性,是理解焊接质量控制的核心逻辑。 一、核心概念与形成机制 1. 熔池:焊缝的“液态母体” 熔池是焊接热源(如电弧、激光)作用下,母材与填充金属局部熔化形成的液态金属区域,是焊缝的“前身”,其形态与结晶行为直接决定焊缝的最终质量。 - 形成特点:体积小(通常仅几至几十立方毫米)、温度高(低碳钢熔池平均温度达1870℃,远超铸造温度)、冷却速度极快(平均冷速约100℃/s,是铸造的10⁴倍)。 - 结晶关键特征: 1. 结晶从熔池边界开始,以半熔化的母材晶粒为“基底”形成联生结晶,晶粒取向与母材一致,易继承母材晶粒的粗细特性。 2. 随固液界面前沿温度梯度(G)与结晶速度(R)变化,结晶形态逐步演变:平面晶→胞状晶→胞状树枝晶→树枝晶→等轴晶,最终影响焊缝的致密度与力学性能。 3. 熔池内液态金属受焊接力(电弧力、重力)搅拌,可促进气体排出与夹杂物上浮,但也可能因搅拌不均导致成分偏析。 2. 焊缝:熔池凝固后的“固态承载体” 焊缝是熔池液态金属冷却凝固后形成的固态区域,是焊接接头中实现母材连接的核心部分,其组织与成分直接决定接头的承载能力。 - 区域界定:由焊缝表面与熔合线围成,金属经历“完全熔化-快速凝固”过程,形成铸态组织。 - 组织与性能特点: 1. 晶粒结构以柱状晶为主(冷却速度快时可形成细晶),若焊接参数不当,易出现晶粒粗大,降低韧性。 2. 化学成分由母材与填充金属混合而成,可能因冷却速度快产生成分偏析(如锰、硅等合金元素在焊缝中心富集),导致局部性能不均。 3. 力学性能呈“硬度高、韧性波动大”特征:控制得当(如匹配焊材、优化冷速)时,强度可接近或超过母材;控制不佳则易出现气孔、夹渣等缺陷,降低承载能力。 3. 熔合线:焊缝与母材的“过渡边界” 熔合线是焊缝与母材(或热影响区)的分界,本质是一条极窄的“半熔化过渡带”,宽度仅0.1~0.4mm,却是焊接接头的“天然薄弱区”。 - 形成本质:熔合线处的金属加热温度介于母材固相线与液相线之间,一侧是完全熔化的焊缝金属,另一侧是未熔化的母材(或热影响区),形成“部分熔化+固态相变”的混合状态。 核心特征: 1. 组织极不均匀:存在少量铸态组织与粗大的过热组织(如马氏体),塑性与韧性极差。 2. 缺陷敏感性高:易因成分过渡不均、应力集中产生裂纹(如冷裂纹、热裂纹),是焊接检测的重点区域。 二、三者的内在关联与相互影响 熔池、焊缝与熔合线并非独立存在,而是呈现“因果联动”的关系,任一环节的异常都会传导至后续环节,影响接头整体性能。 1. 熔池决定焊缝“先天质量”:熔池的冷却速度直接影响焊缝晶粒大小——冷速过快易形成细晶但可能导致淬硬;冷速过慢则晶粒粗大,韧性下降。同时,熔池的搅拌效果决定焊缝的致密度,搅拌不足易残留气孔、夹渣。 2. 熔合线是焊缝与母材的“性能桥梁”:焊缝的柱状晶生长至熔合线时,会因母材未熔化区域的“阻碍”形成组织突变,若熔池结晶时成分过渡不畅,会在熔合线处形成溶质元素富集带,加剧脆性。 3. 三者共同决定接头“薄弱环节”:当熔池结晶不均→焊缝成分偏析→熔合线组织脆化时,接头易在熔合线或焊缝中心区产生断裂,尤其是在承受动载荷或低温环境时,风险显著升高。 三、关键性能风险与控制策略 针对三者的核心风险点,需通过“源头控制(熔池)-过程优化(焊缝)-边界强化(熔合线)”的三级策略提升性能。 1. 调整焊接线能量(如降低电流、加快焊速,减少熔池高温停留时间); 1. 匹配焊材成分(如低合金钢焊接选用含Mn、Ni的焊材,补偿合金元素烧损); 1. 预热母材(如中碳钢焊接预热至150~250℃,降低冷速,避免马氏体形成); 四、实际应用中的核心注意事项 1. 材料匹配优先:母材与焊材的成分需满足“熔池-焊缝”的成分过渡需求,如异种钢焊接(如低碳钢与不锈钢)时,需选用过渡层焊材,避免熔合线处形成脆化相(如马氏体)。 2. 检测聚焦关键区域:采用超声检测(UT)重点排查熔合线附近的裂纹,采用金相分析观察焊缝晶粒形态与熔合线组织均匀性,确保无超标缺陷。 3. 工艺参数动态调整:根据母材厚度、材质调整焊接参数——厚板焊接需增大线能量以保证熔深,薄板则需减小线能量防止烧穿,同时避免熔池过大导致晶粒粗大。 总之,熔池、焊缝与熔合线的控制是焊接质量的“命脉”:通过优化熔池结晶条件奠定基础,通过调控焊缝组织保证强度,通过强化熔合线过渡提升韧性,三者协同优化才能实现高可靠性的焊接接头。
2. 选择合适保护气体(如Ar+CO₂混合气体,抑制气体溶解);
3. 优化焊枪角度,增强熔池搅拌。
2. 采用多层多道焊,通过后续焊道的“重热”细化前层焊缝晶粒;
3. 控制冷却速度(如焊后缓冷,减少偏析)。
2. 焊后后热(如200~300℃保温,消除扩散氢,防止冷裂纹);
3. 选用低氢型焊材,减少氢致裂纹风险。
