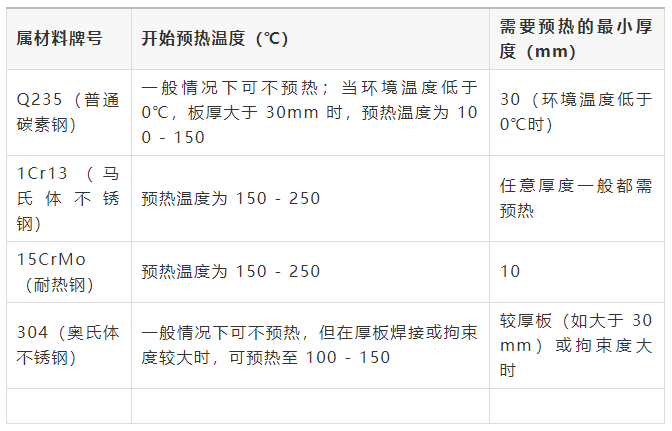

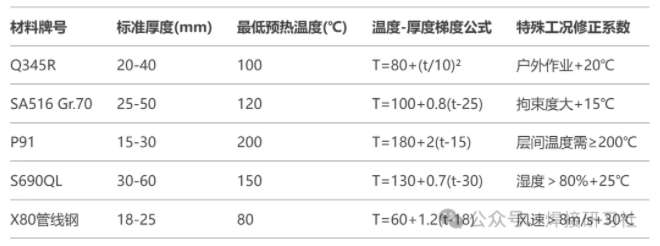

焊接预热在焊接过程中的关键作用 |P91、12Cr1MoV、09NiMnD 等材质预热要求

1. 09NiMnD 低温钢

• 预热温度

  一般预热温度控制在 100 - 150℃。这是因为 09NiMnD 钢含碳量较低，合金元素含量适中，该预热温度范围能有效降低焊接接头的冷却速度，减少淬硬倾向，避免产生冷裂纹。同时，也有助于去除焊件表面的水分，防止氢气融入焊缝金属，降低气孔产生的可能性。

• 需要预热的最小厚度

  当板厚大于 16mm 时通常需要预热。较厚的板材在焊接时，热量散失更快，更容易出现冷却速度过快的情况，所以需要通过预热来保证焊接质量。

2. P91 钢

• 预热温度

  P91 钢的预热温度一般在 200 - 300℃。P91 钢属于高合金耐热钢，合金元素含量较高，具有较强的淬硬倾向。较高的预热温度能够显著减缓焊接冷却速度，避免产生硬脆的马氏体组织，提高焊接接头的韧性和抗裂性能。

• 需要预热的最小厚度

  通常板厚大于 6mm 就需要进行预热。由于其合金成分的特殊性，即使较薄的板材在焊接时也容易出现淬硬现象，所以相对较薄的厚度就需预热。

3. 12Cr1MoV 钢

• 预热温度

  预热温度通常为 200 - 350℃。12Cr1MoV 钢含有铬、钼、钒等合金元素，这些元素增加了钢的淬硬倾向和再热裂纹敏感性。较高的预热温度能有效降低焊接应力，改善焊缝及热影响区的组织状态，防止裂纹产生。

• 需要预热的最小厚度

  当板厚大于 10mm 时，一般需要预热。板厚增加会导致焊接过程中散热加快，为保证焊接质量，需进行预热处理。

因预热不足导致的质量问题案例

1. 09NiMnD 钢案例

• 背景

  某液化天然气（LNG）储罐制造项目中，使用 09NiMnD 钢作为储罐主体材料，部分焊缝在焊接后进行无损检测时发现大量裂纹。

• 问题分析

  经调查发现，焊接时未按工艺要求对板厚大于 16mm 的部位进行预热，且焊接环境温度较低。焊接过程中，焊缝及热影响区冷却速度极快，形成了硬脆的马氏体组织，同时由于氢气无法及时逸出，在焊接应力作用下，产生了大量冷裂纹，严重影响了储罐的安全性和使用寿命。

2. P91 钢案例

• 背景

  在某火力发电厂的高温高压管道焊接工程中，采用 P91 钢作为管道材料。在管道投入运行一段时间后，部分焊接接头出现泄漏现象。

• 问题分析

  检查发现，焊接时预热温度仅达到 150℃左右，低于规定的 200 - 300℃。预热不足使得焊接接头冷却速度过快，产生了粗大的马氏体组织，焊接接头硬度偏高，韧性下降。在高温高压的工作环境下，焊接接头处应力集中，微小裂纹逐渐扩展，最终导致管道泄漏。

3. 12Cr1MoV 钢案例

• 背景

  某化工装置中的高温管道采用 12Cr1MoV 钢制造，在焊接完成后进行水压试验时，发现多处焊接接头出现裂纹。

• 问题分析

  此次焊接施工中，对于部分板厚大于 10mm 的管道未进行预热，部分虽进行了预热但温度未达到 200℃的最低要求。预热不足导致焊接接头淬硬倾向增大，热影响区组织性能恶化。在水压试验的压力作用下，焊接接头处的应力集中部位产生裂纹，影响了管道的密封性和整体强度。

1、电磁涡流预热

对Inconel 625合金的试验显示，相比传统火焰预热，焊接效率提升40%，热影响区宽度减少35%。

2、激光辅助预热
在镀锌板焊接中，532nm波长激光预处理可使锌层挥发率降低至3%，远超传统工艺的85%挥发率。

3、超声震荡预热
在钛合金焊接中引入20kHz超声波，晶粒尺寸细化至传统工艺的1/3，接头强度提升25%。
