【收藏】承压设备焊接缺陷全解析：缺陷成因、解决妙招与预防指南！

关于常见承压设备焊接缺陷的原因、解决方法及预防措施：

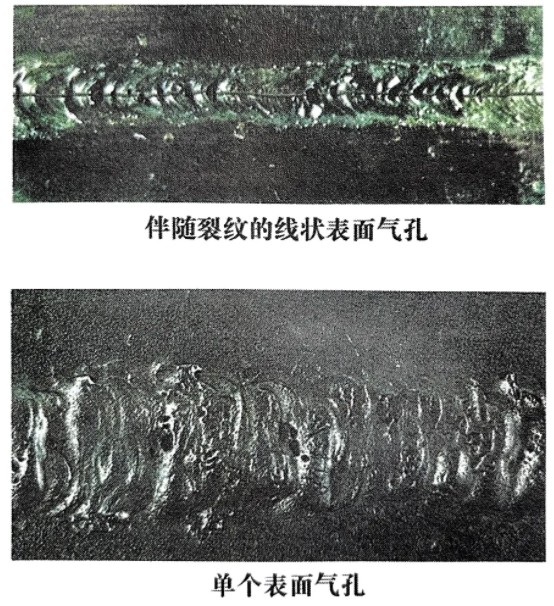

 一、气孔

1. 产生原因：焊接材料因保管不善受潮，焊件表面残留油污、铁锈等杂质未清除干净，焊接过程中速度过快，致使气体来不及逸出；电弧长度过长，空气易侵入焊接区域；保护气体流量不足，无法有效隔绝空气，或气体纯度未达标准；焊接区域通风过大，吹散保护气体，破坏了保护效果。

2. 解决方法：对受潮的焊接材料按规定温度和时间进行烘干处理；采用机械或化学方法彻底清理焊件表面杂质；合理调整焊接速度，使气体有足够时间逸出；缩短电弧长度，维持稳定的焊接电弧；检查保护气体系统，确保气体流量适宜且纯度达标；避免在通风过强的环境施焊。对于已形成的气孔，依据缺陷大小及位置，可采用打磨后补焊等方式修复。

3. 预防措施：焊前严格执行焊接材料烘干制度，确保焊条、焊剂等处于干燥状态；按照工艺要求，对焊件表面进行细致清理；依据焊件材质、厚度等因素，科学选定焊接工艺参数；定期检查保护气体系统，保证气体稳定供应，为焊接过程营造良好的保护氛围。

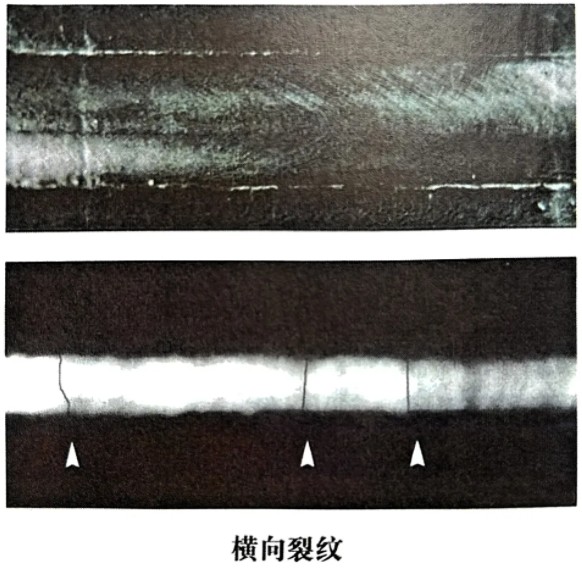

 二、冷裂纹

1. 产生原因：焊接接头中氢元素在扩散过程中聚集，钢材自身淬硬倾向较大，在焊接应力以及快速冷却的综合作用下，易产生冷裂纹。尤其是在低合金高强度钢等对氢敏感的材料焊接时，这种情况更为突出。

2. 解决方法：焊前对焊件进行预热，提升焊接区域温度，减缓冷却速度；在焊接过程中，精准控制层间温度，避免温度大幅波动；焊后及时实施后热和消氢处理，促使氢元素逸出；必要时，安排焊后热处理，消除焊接残余应力。若已出现冷裂纹，需使用机械或热切割等方法将裂纹彻底清除，随后按照优化后的焊接工艺重新施焊。

3. 预防措施：优先选用低氢型焊接材料，并严格遵循烘干要求操作；合理规划焊接工艺参数，如焊接电流、电压、焊接速度等，降低焊接应力；通过调整焊接顺序、预变形等手段，改善接头应力分布；针对易产生冷裂纹的钢材，制定详尽且针对性强的焊接工艺规范，从各个环节把控冷裂纹产生风险。

三、热裂纹

1. 产生原因：在焊接熔池冷却凝固阶段，低熔点共晶物于晶界处形成液态薄膜，此时焊接应力作用于该薄弱部位，引发热裂纹。此外，焊接线能量过大，使焊缝金属过热，降低了其抗裂性能；焊缝成形系数不合理，导致焊缝组织不均匀，也会增加热裂纹产生概率。

2. 解决方法：调整焊接材料的化学成分，严格控制硫、磷等有害元素含量，提升焊缝金属的抗裂性能；合理控制焊接线能量，避免焊缝过热；优化焊缝成形系数，确保焊缝组织均匀致密。对于已发现的热裂纹，需将裂纹部位彻底清除，重新进行焊接作业。

3. 预防措施：精心挑选合适的焊接材料，确保母材与焊接材料匹配良好；严格管控母材和焊接材料中的杂质含量，从源头降低热裂纹产生风险；科学设计焊接接头形式，避免焊缝过于集中；采用合理的焊接顺序，有效降低焊接应力，全方位预防热裂纹的出现。

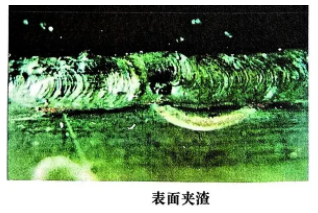

四、夹渣

1. 产生原因：焊接电流过小，无法使熔渣充分浮起；焊接速度过快，熔渣来不及逸出；坡口角度过小，不利于熔渣排出；多层焊时，层间清理不彻底，残留的熔渣混入后续焊缝；焊条药皮因质量问题或操作不当成块脱落，进入熔池；焊件表面清理不净，杂质在焊接过程中形成夹渣。

2. 解决方法：适当增大焊接电流，降低焊接速度，使熔渣有足够时间浮出；合理增大坡口角度，改善熔渣排出条件；加强多层焊时的层间清理工作，确保每层焊缝表面清洁；选用质量可靠的焊条，避免药皮成块脱落；彻底清理焊件表面杂质。对于夹渣严重的部位，需使用机械方法将夹渣清除干净后进行补焊。

3. 预防措施：根据焊件材质、厚度等因素，精准选择焊接工艺参数；严格执行层间清理制度，配备专门的清理工具和人员；采购质量合格的焊接材料，加强焊条质量检验；焊前对焊件表面进行全面细致的清理，杜绝杂质残留。

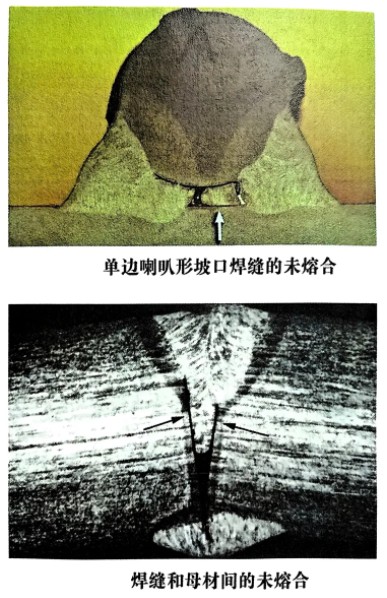

五、未融合

1. 产生原因：焊接热输入不足，导致母材与焊缝金属未能充分熔合；焊条或焊丝角度不正确，无法使热量均匀分布在焊接区域；焊件表面存在氧化皮或油污，阻碍了金属间的融合；多层焊时，层间温度过低，新焊层与旧焊层之间不能有效融合；焊接速度过快，熔池金属不能充分流动并与母材融合。

2. 解决方法：适当增加焊接热输入，如提高焊接电流、降低焊接速度等；调整焊条或焊丝角度，使其与焊件表面保持合适夹角，确保热量有效传递；采用机械打磨或化学清洗等方法，彻底清除焊件表面的氧化皮和油污；严格控制多层焊的层间温度，使其符合工艺要求；降低焊接速度，保证熔池金属充分流动融合。对于已出现未融合缺陷的部位，需将缺陷处彻底清除后重新焊接。

3. 预防措施：科学合理地选择焊接工艺参数，保证足够的焊接热输入；加强焊工培训，使其熟练掌握正确的焊条或焊丝操作角度；严格执行焊件表面清理规范，确保表面清洁；在多层焊过程中，配备测温设备，实时监测层间温度，保障焊接质量。

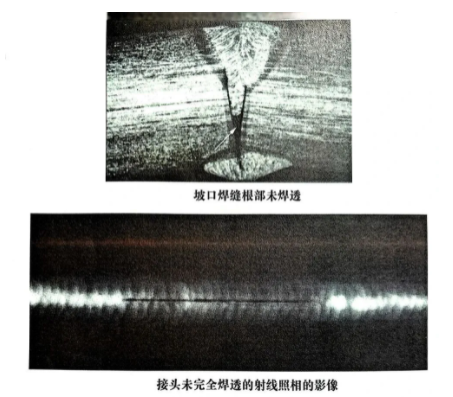

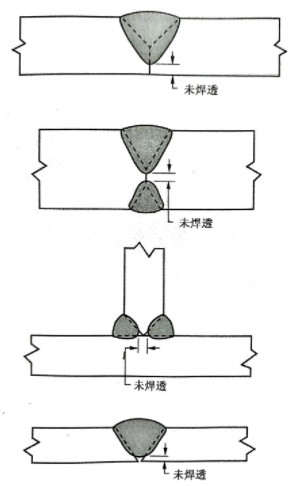

六、未焊透

1. 产生原因：焊接电流过小，不足以熔化母材和填充金属；焊接速度过快，导致焊缝金属无法充分填充坡口；坡口角度过小，根部间隙狭窄，使焊条或焊丝难以深入；钝边尺寸过大，阻碍了焊接电弧对根部的加热；焊件装配间隙过小，影响焊接过程中金属的流动和填充；焊条或焊丝未准确对准坡口根部，导致焊接热量分布不均。

2. 解决方法：适当增大焊接电流，提高焊接热输入；降低焊接速度，使焊缝金属有足够时间填充坡口；合理设计坡口角度和钝边尺寸，保证焊接操作空间；调整焊件装配间隙，满足焊接工艺要求；确保焊条或焊丝准确对准坡口根部。对于未焊透部位，可通过增加焊接层数、加大焊接电流等方式进行补焊修复。

3. 预防措施：焊前仔细检查坡口尺寸和装配质量，确保符合设计要求；根据焊件具体情况，准确选择焊接工艺参数；加强焊工操作培训，提高其对焊接位置和参数的控制能力；在焊接过程中，随时关注焊接情况，及时调整焊接参数和操作手法。

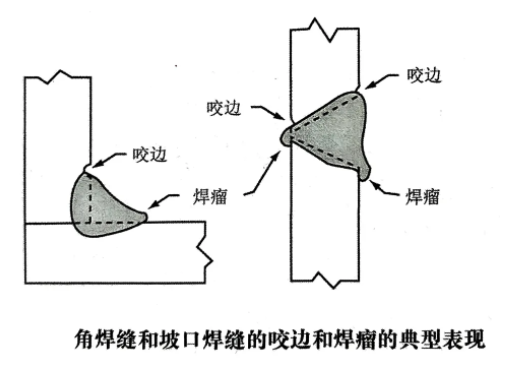

七、咬边

1. 产生原因：焊接电流过大，电弧对母材的熔化能力过强，超出正常范围；电弧长度过长，热量分散且不稳定；焊接速度过快，使焊缝边缘的母材来不及得到充分填充；焊条角度不当，导致电弧偏向一侧，对母材造成过度熔化；运条方法不正确，无法均匀控制焊缝金属的填充和熔化。

2. 解决方法：根据焊件厚度和材质，精准调整焊接电流至合适范围；缩短电弧长度，维持稳定的焊接电弧；降低焊接速度，使焊缝边缘得到充分填充；纠正焊条角度，保证电弧均匀作用于母材和焊缝金属；学习并采用正确的运条方法。对于较严重的咬边，需采用打磨、补焊等方式进行修复，使焊缝表面平整。

3. 预防措施：依据焊接工艺要求，合理选择焊接电流；采用短弧焊接技术，稳定电弧；通过练习和经验积累，熟练掌握合适的焊接速度；加强焊工操作训练，使其熟练掌握正确的焊条角度和运条方法，确保焊缝质量。

八、焊瘤

1. 产生原因：焊接电流过大，使熔池温度过高，液态金属流动性过强；焊接速度过慢，过多的液态金属堆积在焊缝表面；焊条角度不当，导致液态金属偏向一侧堆积；熔池温度过高且未得到有效控制，超出正常范围；焊工操作不熟练，无法准确控制焊接过程中的熔池状态。

2. 解决方法：调整焊接电流至合适大小，降低熔池温度；适当提高焊接速度，减少液态金属堆积；纠正焊条角度，保证液态金属均匀分布；通过观察熔池状态，及时调整焊接参数，控制熔池温度；加强焊工操作练习，提高操作技能。对于已形成的焊瘤，可使用打磨工具将其去除，使焊缝表面平整。

3. 预防措施：根据焊件材质和厚度，科学选定焊接工艺参数；加强焊工培训，使其熟练掌握焊接操作技巧；在焊接过程中，密切观察熔池状态，及时调整焊接电流、速度等参数，确保焊接过程稳定。

九、 烧穿

1. 产生原因：焊接电流过大，对焊件的热输入过高；焊接速度过慢，使焊件持续受热，导致局部温度过高；焊件装配间隙过大，焊接过程中液态金属容易流失；坡口钝边过小，无法承受过大的焊接热量；焊工操作不当，未能及时调整焊接参数以适应焊件情况。

2. 解决方法：降低焊接电流，减少热输入；提高焊接速度，避免焊件过度受热；调整焊件装配间隙，使其符合工艺要求；合理控制坡口钝边尺寸；加强焊工培训，提高其操作技能和对焊接参数的调整能力。对于烧穿部位，需进行清理后重新焊接，确保焊缝质量。

3. 预防措施：严格按照焊接工艺规范，精确控制焊接工艺参数；在焊件装配过程中，严格检查装配间隙和坡口钝边尺寸，保证符合设计要求；加强焊工培训，提高其操作水平和应对突发情况的能力，从各个环节预防烧穿缺陷的产生。

十、 错边

1. 产生原因：焊件在装配时，由于操作不精确或量具误差等原因，未能准确对齐；定位焊不牢固，在焊接过程中焊件因受到外力作用发生移动；焊接过程中，由于热应力等因素影响，焊件发生变形移位；焊工操作不熟练，在装配和焊接过程中无法有效控制焊件位置。

2. 解决方法：重新对焊件进行装配，使用精确量具和工装夹具，确保焊件对齐；加强定位焊，增加焊点数量或增大焊点尺寸，提高焊件固定强度；对于已发生错边且错边量超标的部位，可采用机械矫正（如使用压力机等设备）或火焰矫正（利用热胀冷缩原理）的方法进行处理，严重时需将焊缝拆除重新焊接。

3. 预防措施：提高焊件装配精度，采用先进的装配工艺和高精度量具；使用合适的定位方法和可靠的夹具，在焊接过程中牢固固定焊件；加强焊接过程中的监测，及时发现并纠正焊件的位移；加强焊工培训，提高其装配和焊接技能，从源头上减少错边缺陷的出现。

 十一、内凹

1. 产生原因：根部焊接时，焊接电流过大，使根部金属过度熔化；焊接速度过快，导致根部液态金属填充不足；焊条角度不当，影响根部金属的熔合和填充效果；坡口根部间隙过大，液态金属无法完全填满；背面保护气体流量不合适，如流量过大或过小，影响熔池的凝固和成型。

2. 解决方法：降低根部焊接电流，控制热输入；适当降低焊接速度，保证根部液态金属有足够时间填充；调整焊条角度，使其有利于根部金属的熔合和填充；合理控制坡口根部间隙；根据实际情况，调整背面保护气体流量。对于内凹严重的焊缝，需进行返修处理，可采用补焊等方式使焊缝达到质量要求。

3. 预防措施：根据焊件材质、厚度等因素，合理选择根部焊接工艺参数；严格控制坡口加工尺寸和装配质量，确保坡口根部间隙符合要求；加强焊工操作培训，使其熟练掌握根部焊接技巧；在焊接过程中，密切关注背面保护气体流量，及时调整，保障焊缝成型质量。
