材料屈服和断裂有什么区别?

发布时间:2026-07-03 浏览次数:59656次

说明:本文主要介绍应力-应变曲线中的应力、应变、弹性模量、屈服强度、塑性变形、加工硬化、极限抗拉强度、颈缩和断裂形貌之间的关系。


应力和应变是什么?

拉伸试验把试样沿轴向拉长,纵轴的工程应力 σ = F/A0来自载荷 F 与初始截面积 A0,横轴的工程应变 ε = ΔL/L0来自伸长量 ΔL 与初始标距 L0。

曲线左下端接近直线时,原子间距增大后仍能恢复;斜率给出弹性模量,坐标单位限定了强度数值和变形幅度。坐标轴单位保持 MPa 与 %。

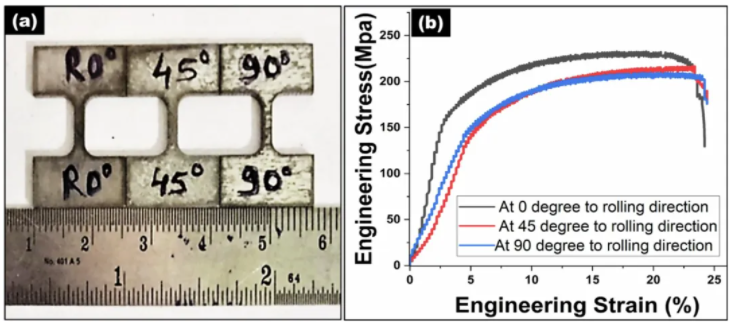

图1. AZ31B 镁合金拉伸试样与工程应力-应变曲线,滚轧方向改变曲线斜率、屈服平台和断裂前应变。DOI:10.1007/s10856-026-07044-z

AZ31B 镁合金沿不同轧制方向拉伸时,曲线形状存在方向差别。

同一横轴下,45° 与 90° 方向的应力上升、峰值和断后应变有差别,来源于晶粒取向、滑移系启动难度和织构差异。曲线读取要固定加载方向、标距和截面积。

工程曲线使用初始截面积,颈缩前与真实曲线差距较小;颈缩后,局部截面积快速缩小,工程应力会下降,真实应力仍沿局部承载面积计算。

拉伸曲线里的每一个坐标点都带着试样几何、加载速率和温度。

工程曲线和真实曲线怎样分开?

工程应变用初始标距作分母,真实应变按瞬时长度积分累加。金属均匀塑性段里,两条曲线相差有限;

颈缩局部化出现后,工程曲线把变形摊到整段标距,真实曲线把变形收束到收缩区。断裂前的坐标对应局部截面和宏观标距的两套采样尺度。


弹性段和屈服点怎样分开读取?

弹性段的核心特征是卸载后尺寸恢复。曲线前段接近直线,斜率 E来自应力增量除以应变增量;当曲线偏离直线并留下永久伸长,材料转入塑性变形区

没有清晰屈服平台的合金与聚合物,多用0.2% 偏移屈服强度给出统一坐标。偏移线交点位于应力纵轴。

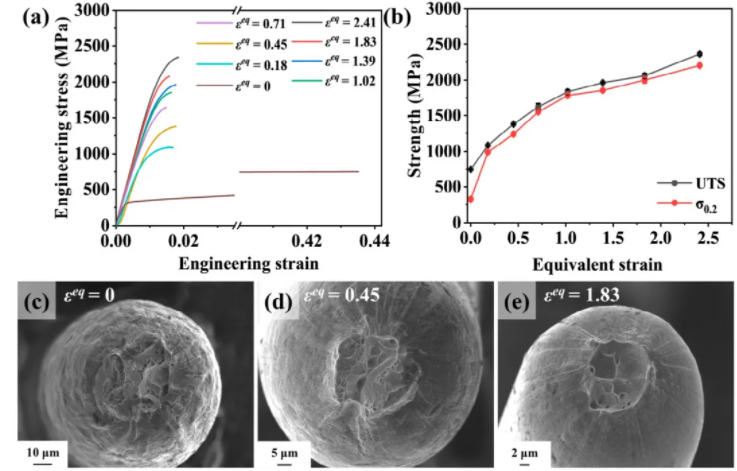

图2. 304 不锈钢冷拔后工程应力-应变曲线、屈服强度和拉伸断口,等效应变改变强度和断口尺寸。DOI:10.3390/ma19112412

304 不锈钢冷拔后,工程曲线的初始斜率、屈服强度、峰值应力和断口形貌同步改变。

冷拔等效应变升高,位错密度和形变诱发马氏体比例增加,曲线更快到达高应力区,断口截面收缩程度随塑性储备改变。

0.2% 偏移屈服强度怎样取?

在横轴取 0.002 工程应变处,沿弹性段斜率画一条平行线,交点对应偏移屈服强度

该坐标对应永久伸长达到约定幅度,原子键仍保持连续连接。弹性模量、偏移量、采样频率和引伸计标距会改变交点位置。

弹性模量来自哪一段斜率?

弹性模量应取曲线最初的稳定线性段。夹具滑移、试样弯曲、机器柔度和标距安装误差会压低表观斜率,曲线开头若带弯曲段,应在稳定线性区间重新拟合。

模量坐标属于弹性响应,屈服强度属于永久变形开始位置。


屈服之后曲线为什么还能继续上升?

屈服只代表塑性变形已经启动,承载能力仍能随结构演化提高。

位错增殖、位错缠结、晶界阻挡、析出相钉扎和相变诱导塑性会提升后续变形阻力,曲线从屈服点继续爬升到极限抗拉强度。峰值前的塑性段对应均匀变形。

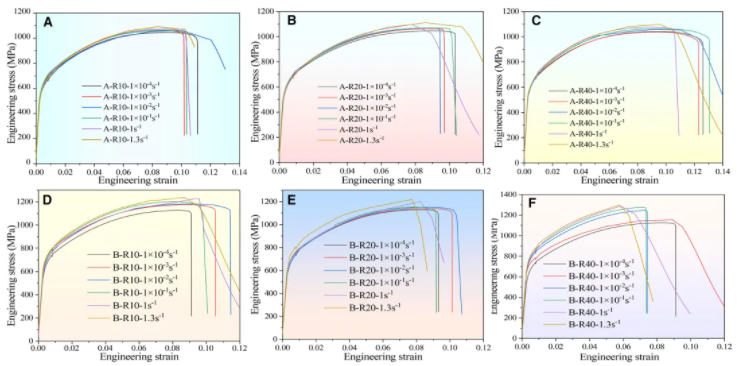

图3. 梯度轧制珠光体钢在不同应变速率下的工程应力-应变曲线,速率改变屈服后硬化斜率和断裂应变。DOI:10.1016/j.isci.2026.116319

珠光体钢在不同应变速率下,同一滚压状态的曲线高度和断裂前伸长量改变。

加载速率升高时,位错越过渗碳体片层、晶界和析出物的时间缩短,流动应力抬高,均匀伸长区变窄。曲线峰前面积记录塑性流动吸收的机械功。

加工硬化怎样写进曲线?

加工硬化表现为屈服后仍有正斜率。拉伸过程中,新位错不断生成并和旧位错缠结,滑移阻力升高;孪晶或马氏体转变还会把新的界面放进变形区。

硬化斜率越高,均匀变形越能推迟局部颈缩。颈缩前仍保持均匀拉伸。

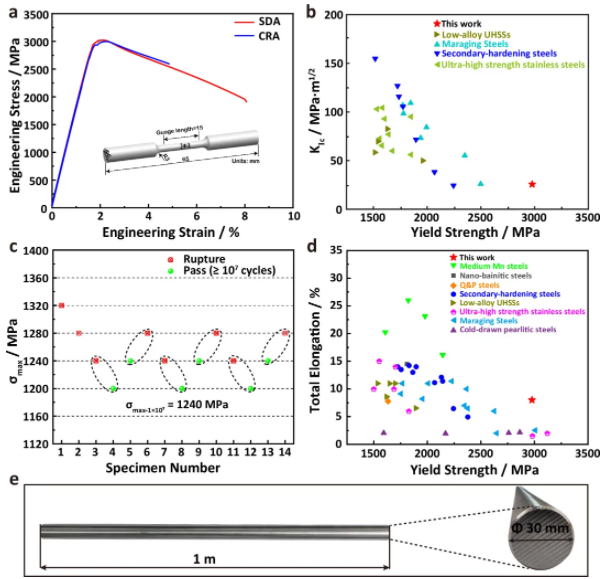

图4. 3 GPa 钢的工程应力-应变曲线、断裂韧性对比、屈服强度和管材尺寸,峰值应力与断裂韧性位于同一力学性能组。DOI:10.1038/s41467-026-74216-4

高强钢曲线在高应力区仍保留有限塑性,来源于多级组织、纳米析出相和残余奥氏体对裂纹扩展的约束。

峰值应力记录均匀承载能力上限,韧性数据记录裂纹尖端耗能能力,两类数值对应不同失效过程。裂纹尖端附近保留细小塑性区。

极限抗拉强度是哪一个峰?

工程曲线最高点是极限抗拉强度。峰值之后,试样某一区域变薄,变形向局部集中,工程应力随初始截面积计算而下降。

三组坐标沿横轴和纵轴分开取值。屈服强度取偏移线交点,极限抗拉强度取工程曲线最高点,断裂应变取分离前最后一个有效坐标。断裂前最后坐标贴近试样分离瞬间。


断裂点和屈服点对应哪些材料状态?

屈服点对应永久变形开始,断裂点对应连续试样分成两段。二者之间隔着塑性流动、加工硬化、颈缩、微孔形核、微孔长大和裂纹贯通。

断裂应变越大,曲线横向延展越长;断口若出现韧窝,断裂前经历孔洞聚合和局部剪切。

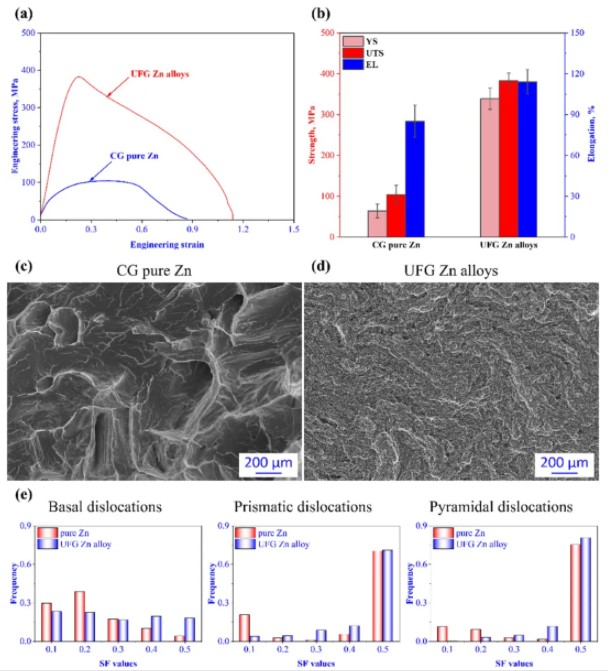

图5. 纯 Zn 与超细晶 Zn 合金的拉伸曲线、强度柱图、断口形貌和滑移系 Schmid 因子,晶粒细化改变强度与断裂形貌。DOI:10.1038/s41598-026-49254-z

锌合金晶粒细化后,强度、延伸率和断口形貌一起变化。

细晶强化提高滑移启动阻力,断裂区域里的韧窝、裂纹路径和局部撕裂脊记录塑性耗能方式。屈服坐标在曲线前段,断裂坐标在曲线末端。

颈缩和断口形貌怎样对应?

颈缩是截面积局部减小,断口是最终分离后的表面。韧性金属在断裂前形成微孔,孔洞围绕夹杂、第二相或析出相长大,随后联结成裂纹;断口上出现韧窝、撕裂脊、剪切唇。脆性路径更接近平直解理面或沿晶开裂。

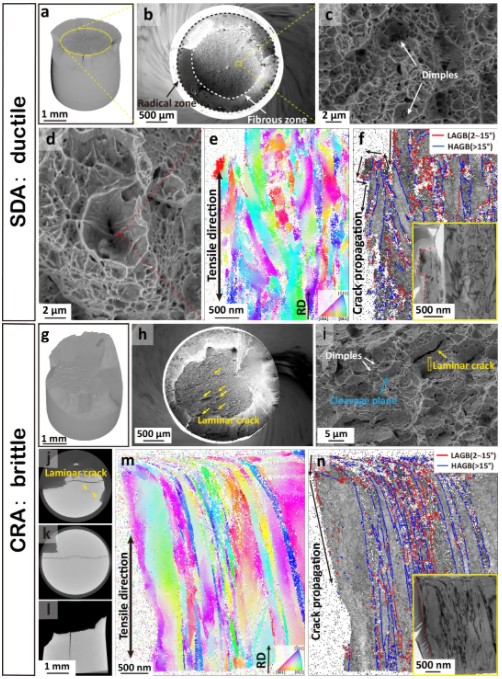

图6. 3 GPa 钢拉伸断裂后的 CT、SEM、TKD 和局部晶体取向结果,韧性断裂与脆性断裂呈现不同断口和变形带。DOI:10.1038/s41467-026-74216-4

高强钢断口里,CT 和 SEM 能分开宏观收缩区、局部孔洞和撕裂区域,TKD 还能记录断口附近的晶粒取向和变形带。

曲线末端下降与断口形貌相互对应,裂纹扩展路径和局部塑性区集中于断裂表面。局部塑性区围绕孔洞和撕裂脊扩展。

脆性断裂和韧性断裂曲线差别在哪里?

脆性断裂曲线的塑性段短,峰后能量吸收少,断口更平直;韧性断裂曲线延伸到较高应变,峰后经历颈缩和局部剪切。

曲线下面积、断裂应变、断面收缩率和断口微形貌共同限定断裂路径。韧窝尺寸与孔洞聚合过程相连。


测试条件怎样改变曲线形状?

应力-应变曲线受测试状态限定。试样形状、标距、表面缺口、应变速率、温度、湿度、腐蚀介质和热处理状态都会改变坐标。

同一合金慢速拉伸和快速拉伸下,屈服平台、硬化斜率和断裂伸长率会分开移动。速率字段写入曲线记录表。

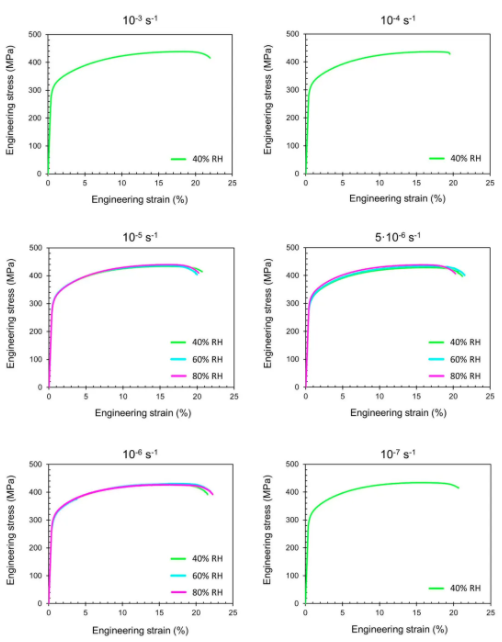

图7. 2017A-T4 Al-Cu 合金在不同应变速率和相对湿度条件下的应力-应变曲线,环境与速率改变断裂前伸长量。DOI:10.3390/ma19112414

2017A-T4 Al-Cu 合金在不同相对湿度和应变速率下,曲线末端位置改变。

湿度升高和低速加载会加强应力腐蚀开裂贡献,断裂前伸长量缩短,峰后下降更早出现。环境字段伴随强度和断裂应变坐标。

应变速率怎样改变曲线?

应变速率越高,位错、孪晶、相变和裂纹尖端扩展的时间尺度越短。金属常出现流动应力升高,聚合物和水凝胶还受链段松弛时间控制。

速率敏感性写在同一材料不同加载速率下的曲线高度、峰后形状和断裂伸长率中。断裂伸长率随速率改变。

温度、湿度和样品几何怎样写进曲线?

高温会降低流动应力并改变动态回复,低温会压缩塑性段并提高脆裂风险;湿度和腐蚀介质会把裂纹提前放入拉伸过程。

薄片、线材、缺口样和块体样的应力集中不同。曲线坐标应与样品尺寸、加载速率、温度、环境和取向一并保存。缺口半径改变局部应力集中。
