一文读懂焊缝等级划分：标准、要求与实操指南

 在钢结构焊接施工中，焊缝等级的划分直接决定了焊接质量、检测标准和工程安全性，是每一位工程人必须掌握的核心知识点。很多人在实际工作中容易混淆一级、二级、三级焊缝的要求，不清楚不同等级的适用场景和检测标准，今天就结合相关规范，为大家系统梳理焊缝等级的划分逻辑、具体要求及实操注意事项，帮你快速理清思路、规避误区。

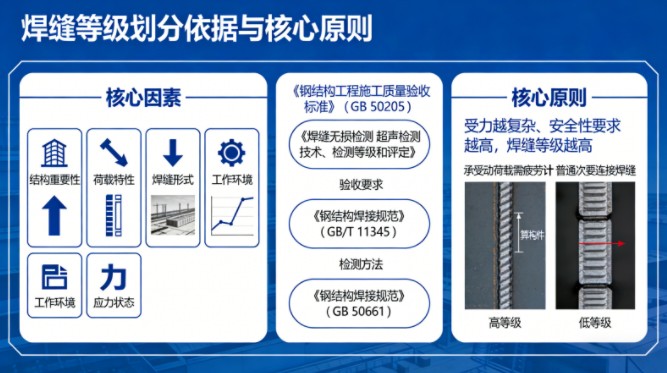

    焊缝等级并非随意划分，而是根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等核心因素，结合相关国家标准合理确定的，其核心目的是兼顾工程安全与经济性——重要结构需严格控制焊缝质量，次要结构可适当放宽要求，避免过度检测造成成本浪费。

   核心遵循标准包括《钢结构工程施工质量验收标准》（GB 50205）、《焊缝无损检测 超声检测 技术、检测等级和评定》（GB/T 11345）、《钢结构焊接规范》（GB 50661）等，不同标准从验收要求、检测方法等方面，对焊缝等级作出了明确规定，是划分等级的重要依据。

   简单来说，焊缝等级的划分遵循一个核心原则：受力越复杂、安全性要求越高，焊缝等级越高。比如承受动荷载、需要进行疲劳计算的构件，其焊缝等级远高于普通次要连接的焊缝。

   工程中最常用的焊缝等级分为一级、二级、三级，三者在外观质量、内部缺陷、检测要求上差异显著，具体要求如下：

（一）一级焊缝：最高标准，适用于核心受力构件

一级焊缝是质量要求最高的等级，主要用于承受动荷载、需要进行疲劳计算的关键构件，比如吊车梁、桥梁受拉构件、重级工作制吊车梁的关键接头等，这类构件的焊缝一旦出现缺陷，可能直接导致结构失效，引发安全事故。

具体要求如下：

外观质量：焊缝外形均匀，焊道与焊道、焊道与母材过渡平滑，焊渣和飞溅物清除干净；不得存在裂纹、焊瘤、烧穿、弧坑、表面气孔、夹渣、咬边、未焊满、根部收缩、接头不良等任何缺陷，裂纹检查需辅以5倍放大镜，必要时采用磁粉或渗透探伤。

内部缺陷：必须进行100%无损检测，优先采用超声波探伤，检测等级不低于B级，合格标准需达到GB/T 11345规定的Ⅱ级及以上；若超声波探伤无法判断缺陷性质，需采用射线探伤，射线照相质量等级为AB级，合格标准为GB 3323规定的Ⅱ级及以上。

特殊要求：焊接材料需符合设计要求，焊工必须持证上岗，焊后不得撞砸接头、随意引弧，低温环境下需采取缓冷措施。

（二）二级焊缝：中等标准，适用于主要受力构件

二级焊缝适用于不需要计算疲劳、但要求与母材等强的主要受力构件，比如建筑钢结构的柱、梁横向对接焊缝，直接承受动荷载且需验算疲劳的普通结构等，其质量要求仅次于一级焊缝，兼顾安全性和经济性。

具体要求如下：

外观质量：同样要求焊缝外形均匀、过渡平滑，焊渣清除干净；不得存在裂纹、焊瘤、烧穿、弧坑、表面气孔、夹渣、电弧擦伤等严重缺陷；允许存在轻微咬边、未焊满、根部收缩等缺陷，但需满足严格限值——咬边深度≤0.05t（t为连接处较薄板厚）且≤0.5mm，连续长度≤100mm，两侧咬边总长≤10%焊缝全长；未焊满≤0.2+0.02t且≤1mm，每100mm焊缝内累积长度≤25mm。

内部缺陷：需进行不低于20%的抽样无损检测，检测方法与一级焊缝一致，超声波探伤合格标准为GB/T 11345规定的Ⅲ级及以上，射线探伤合格标准为GB 3323规定的Ⅲ级及以上。

特殊要求：与一级焊缝基本一致，隐蔽部位的焊缝需办理隐蔽验收手续后，方可进行下道工序。

（三）三级焊缝：基础标准，适用于次要连接构件

三级焊缝是质量要求最低的等级，主要用于不需要计算强度的次要连接焊缝，比如普通支撑构件、非承重结构的搭接焊缝等，这类焊缝仅需满足基本的连接要求，无需进行内部无损检测。

具体要求如下：

外观质量：焊缝外形基本均匀，焊渣和飞溅物清除干净；允许存在一定的表面缺陷，具体限值为——咬边深度≤0.1t且≤1mm，长度不限；未焊满≤0.2+0.04t且≤2mm，每100mm焊缝内累积长度≤25mm；允许存在长度≤5mm的弧坑裂纹、个别电弧擦伤，每50mm焊缝内允许直径≤0.4t且≤3mm的气孔2个，气孔间距≥6倍孔径。

内部缺陷：全焊透的三级焊缝可不进行无损检测，仅通过外观检查即可验收，但若设计有特殊要求，需按规定进行检测。

特殊要求：焊后需避免撞砸接头，低温焊接时需等焊缝降温后再清渣，不得随意在母材上引弧。

  三   易混淆概念辨析：质量等级、检测等级、验收等级

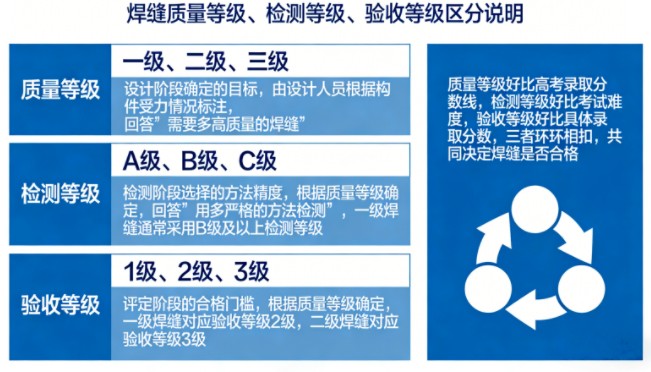

很多工程人容易混淆焊缝的“质量等级”“检测等级”“验收等级”，其实三者是不同环节的核心指标，对应关系明确，简单区分如下：

质量等级（一级、二级、三级）：设计阶段确定的“目标”，由设计人员根据构件受力情况标注，回答“需要多高质量的焊缝”。

检测等级（A级、B级、C级）：检测阶段选择的“方法精度”，根据质量等级确定，回答“用多严格的方法检测”，一级焊缝通常采用B级及以上检测等级。

验收等级（1级、2级、3级）：评定阶段的“合格门槛”，根据质量等级确定，一级焊缝对应验收等级2级，二级焊缝对应验收等级3级。

简单类比：质量等级好比高考录取分数线，检测等级好比考试难度，验收等级好比具体录取分数，三者环环相扣，共同决定焊缝是否合格。

（一）实操注意事项

焊缝等级需在设计图纸中明确标注，施工时严格按照标注等级执行，不得随意降低等级；若需变更，需经设计单位同意。

焊工必须经考试合格，持有对应施焊条件的合格证，焊接材料需检查质量证明书及烘焙记录，确保符合设计要求。

无损检测需由专业人员操作，检测报告需完整规范，检测结果需符合对应标准要求，不得弄虚作假。

焊后成品保护至关重要，不得撞砸接头、往刚焊完的钢材上浇水，低温环境需采取缓冷措施，隐蔽焊缝需先验收再隐蔽。

（二）常见误区

误区1：所有焊缝都需要进行无损检测——错误！仅一级、二级焊缝需要进行无损检测，三级焊缝通常仅需外观检查。

误区2：二级焊缝可以不进行抽样检测——错误！二级焊缝需进行不低于20%的抽样无损检测，具体比例可根据设计要求调整。

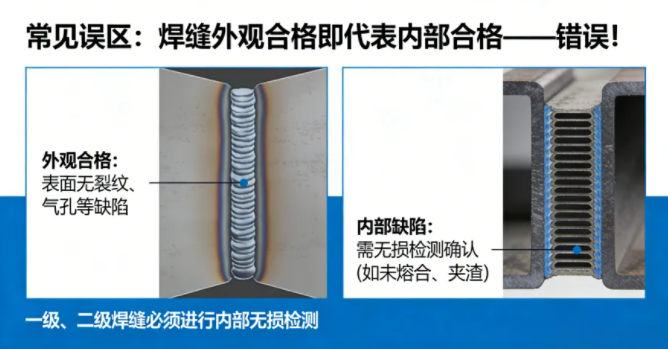

误区3：焊缝外观合格即代表内部合格——错误！外观合格仅能排除表面缺陷，内部缺陷需通过无损检测才能确认，尤其是一级、二级焊缝，内部检测是关键。

误区4：检测等级越高越好——错误！检测等级需根据质量等级确定，过度提高检测等级会增加成本，且无需额外提高检测精度。

  五  总结

    焊缝等级的划分，本质是根据构件的重要性和受力情况，制定差异化的质量控制标准，既保证工程安全，又避免资源浪费。一级焊缝重“严苛”，守护核心安全；二级焊缝重“均衡”，兼顾安全与经济；三级焊缝重“实用”，满足基础连接需求。

   掌握焊缝等级的具体要求、检测标准和适用场景，能有效规避施工中的质量隐患，确保焊接工程符合规范要求。
