奥氏体不锈钢焊接工艺要点详解

奥氏体不锈钢凭借优异的耐腐蚀性、良好的塑性与韧性，在化工、石油、医药、食品加工及压力容器等诸多领域占据着不可或缺的地位。然而，其独特的物理与冶金特性，使得焊接过程远比普通低碳钢复杂——既要保证接头的力学性能达标，更要守住耐蚀性这一核心优势，稍有疏忽便可能出现各类焊接缺陷。今天，我们就结合实操经验，系统拆解奥氏体不锈钢焊接的关键工艺要点，帮大家避开常见误区，实现高质量焊接。

一、先搞懂：奥氏体不锈钢焊接特性与核心挑战

     要做好焊接，首先得摸清奥氏体不锈钢的“脾气”。以304、316等常见铬镍系奥氏体不锈钢为例，其焊接特性与低碳钢差异显著，这也是焊接挑战的核心来源：

     从物理特性来看，它的线膨胀系数约为低碳钢的一倍，而导热系数仅为低碳钢的三分之一。这种差异导致焊接时，熔池及热影响区的温度梯度极大，冷却速度不均，极易产生较大的焊接应力与变形，影响工件的尺寸精度与结构稳定性。

     从冶金特性来看，焊接过程中若热输入控制不当，极易引发各类缺陷：最常见的是晶间腐蚀，当焊接温度处于450-850℃的敏感区间时，碳与铬会在晶界形成Cr₂₃C₆碳化物，导致晶界附近铬元素贫化，丧失抗腐蚀能力；其次是热裂纹敏感性较高，奥氏体焊缝金属中的低熔点共晶物（如硫化物、磷化物），在凝固末期会形成液态薄膜，在焊接应力作用下易引发热裂纹；此外，气孔、未熔合、夹渣等缺陷也常因工艺控制不当而出现，这些都对焊接工艺提出了极高要求。

     值得注意的是，奥氏体不锈钢焊接时极少出现冷裂纹，焊接接头也不存在淬火硬化区及晶粒粗大化问题，焊缝抗拉强度相对较高，这是其焊接过程中的一个显著优势。

二、先对方法：焊接方法的合理选择的应用场景

     针对奥氏体不锈钢的特性，选择适宜的焊接方法是保证焊接质量的第一步。目前，电弧焊仍是应用最广泛的方式，其中钨极惰性气体保护焊（TIG焊）和熔化极气体保护焊（MIG/MAG焊）因焊接质量优良、适应性强，成为主流选择。

     TIG焊（钨极氩弧焊）凭借电弧稳定、热输入易于控制、焊缝成形美观、无飞溅等优点，特别适合薄壁构件、打底焊道，以及对焊接质量要求极高的场景（如耐腐蚀管道内壁）。实操时需注意，应选用纯度不低于99.99%的氩气作为保护气体，部分高标准场景可在氩气中加入少量氢气，改善电弧特性与焊缝成形，但氢气含量需严格控制，防止产生气孔。其不足在于焊接效率较低，对操作者的技能水平要求较高。

     MIG/MAG焊（熔化极气体保护焊）则以熔敷效率高的优势，适用于中厚板焊接及填充、盖面焊道，采用纯氩或富氩混合气体保护即可。当焊接电流较大、焊接速度较高时，其优势更为明显；近年来，脉冲MIG焊技术因能在较低平均热输入下实现稳定熔滴过渡，在控制焊接变形、改善接头性能方面表现突出，尤其适合对热输入敏感的奥氏体不锈钢焊接。

     此外，埋弧焊可用于厚大工件或特定结构的焊接，但对坡口准备和装配精度要求较高，焊后清理工作量也较大。选择焊接方法时，需综合考虑工件厚度、结构复杂性、质量要求、生产效率及成本，进行技术经济性评估，避免“一刀切”选择。

三、先对焊材：焊接材料的选用原则与注意事项

     焊接材料的选择，直接决定了奥氏体不锈钢焊接接头的耐蚀性与力学性能，核心原则是：保证焊缝金属的合金成分与母材相匹配，或适当优于母材，同时兼顾焊接工艺性（如抗裂性）。

     若采用焊条电弧焊，需选用与母材成分对应的奥氏体不锈钢焊条：焊接304不锈钢常用E308型焊条，焊接316不锈钢则选用E316型焊条。为提高焊缝的抗裂性，通常会在焊条药皮或焊芯中加入适量铌、钼等铁素体形成元素，使焊缝金属形成5%-10%的δ铁素体，打乱单一奥氏体柱状晶的方向性，减少低熔点共晶物的聚集。

     对于在腐蚀介质中工作的构件，尤其是可能发生晶间腐蚀的场景，应优先选用含碳量更低的“L”型焊条，或含有钛、铌等稳定化元素的焊条，从源头降低晶间腐蚀风险。

     实芯焊丝的选择与焊条遵循相同的成分匹配原则；药芯焊丝因熔敷效率高、工艺性能好，应用日益广泛，选择思路与实芯焊丝基本一致，但需注意药芯类型对焊接工艺和焊缝成分的影响。无论选用哪种焊接材料，都需确保其符合相关标准、具备合格的质量证明文件，严禁使用受潮、生锈或变质的焊材；使用前，焊条和焊剂需按规定烘干，焊丝需去除表面油污、锈蚀等杂质，避免影响焊接质量。

四、精准把控：焊接工艺参数的核心要点

     焊接工艺参数是影响焊接质量的核心变量，直接关系到熔池成形、热输入大小、焊接应力与变形，以及焊缝金属的组织性能。对于奥氏体不锈钢，参数控制的核心是“控热输入、控冷却速度”，减少焊接接头在敏感温度区间的停留时间，降低缺陷产生风险。

1. 焊接电流：需根据焊接方法、接头形式、焊丝/焊条直径及焊接位置综合确定，核心原则是“在保证熔透的前提下，尽可能采用较小电流”，避免热输入过大导致晶粒粗大、晶间腐蚀风险增加。例如TIG焊打底时，电流过大会导致烧穿、背面成形不良，过小则易出现未熔合。

2. 电弧电压：主要影响电弧长度和熔宽。电压过高会导致电弧不稳定，保护效果变差，易产生气孔；电压过低则熔深不足，焊缝窄而高，影响接头强度与外观。

3. 焊接速度：与电流、电压配合，共同决定热输入大小。电流电压固定时，提高焊接速度可降低热输入，但速度过快易导致未熔合、咬边等缺陷；速度过慢则热输入过大，增加晶间腐蚀和焊接变形的风险，需灵活把控。

4. 保护气体与层间温度：保护气体流量和喷嘴直径直接影响保护效果，流量不足则保护不到位，流量过大易形成紊流、卷入空气。通常TIG焊氩气流量为8-15L/min，MIG焊为15-25L/min，具体需根据喷嘴大小、焊接速度及环境风速调整。奥氏体不锈钢一般无需预热，除非环境温度极低或母材厚度过大；层间温度需严格控制在150℃以下（不含稳定化元素的不锈钢要求更低），防止接头进入敏化温度区间。

     需注意，重要结构的焊接工艺参数，需通过焊接工艺评定（PQR）验证，确定后严格遵守，不得随意更改，建议采用焊接工艺规程（WPS）指导实操。

五、细节制胜：焊前准备与工程控制

     高质量的焊接接头，始于精细的焊前准备，成于规范的过程操作，每一个细节都不能忽视。

     焊前准备重点做好三点：一是表面清洁，奥氏体不锈钢对污染物极为敏感，坡口及两侧20-30mm范围内的油污、铁锈、氧化皮、水分等杂质，需采用机械打磨（使用专用不锈钢丝刷，严禁与碳钢共用）、化学清洗（丙酮或酒精擦拭）等方法彻底清除，避免焊接时产生气孔、裂纹；二是坡口设计，根据板厚和焊接方法设计坡口形式（常用V型、U型、X型），确保焊透且便于操作，坡口角度、钝边、间隙需符合规范要求；三是装配与定位焊，保证坡口间隙均匀，错边量控制在允许范围，定位焊工艺与正式焊接一致，使用相同焊材，确保无缺陷，刚性较大的结构可采用工装夹具固定，减少焊接变形。

     焊接过程中，操作技巧至关重要：TIG焊时，需保持焊枪和填丝稳定，控制钨极伸出长度、喷嘴与工件的距离，采用短电弧焊接，焊丝从熔池前端均匀送入，避免扰乱保护气流；MIG焊可采用直线或小幅摆动运条，摆动宽度不超过焊丝直径的3倍，防止熔池过热。多层多道焊时，每道焊缝焊完后需及时清理熔渣和飞溅，严格控制层间温度；双面焊时，背面清根是保证全熔透的关键，清根后需彻底清理。

     此外，焊接环境也需管控：露天作业需采取防风措施，避免穿堂风破坏气体保护效果；湿度较大时，需对工件预热去湿，防止水分影响焊接质量。

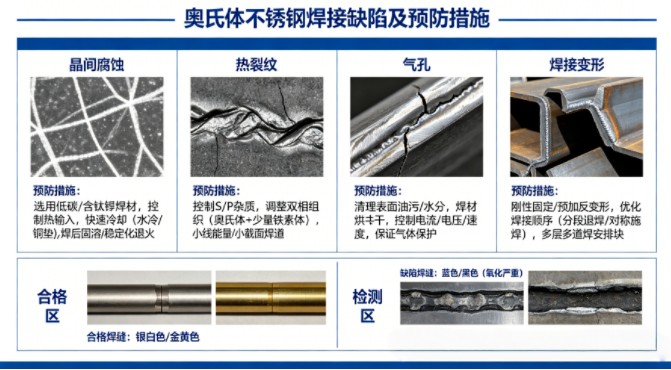

六、规避缺陷：常见焊接缺陷的预防与控制

     结合奥氏体不锈钢焊接的常见缺陷，针对性采取预防措施，才能最大限度降低返工率，保证焊接质量。

1. 晶间腐蚀：核心预防措施包括选用低碳或含稳定化元素（钛、铌）的焊材，控制热输入、缩短敏感温度区间停留时间，采用快速冷却方式（如水冷、铜垫辅助散热），必要时进行焊后固溶处理或稳定化退火，使碳化物充分析出、铬元素均匀扩散。

2. 热裂纹：严格控制焊材中S、P等有害杂质含量，调整焊缝金属组织，形成奥氏体+少量铁素体的双相组织，细化晶粒、减少有害杂质偏析；采用小线能量、小截面焊道，避免熔池过热，减少低熔点共晶物形成。

3. 气孔：彻底清理工件表面油污、水分，选用合格焊材并按规定烘干，控制焊接电流、电压和速度，保证气体保护效果，避免空气卷入熔池。

4. 焊接变形：采用刚性固定、预加反变形等方法，优化焊接顺序（如分段退焊、对称施焊），多层多道焊时合理安排焊道，薄板焊接可采用散热铜块加速冷却，分散热量、平衡收缩力。

     焊后可通过目视检查、渗透检测（PT）、射线检测（RT）或超声检测（UT）等方式排查缺陷：合格焊缝应为银白色或金黄色，若呈蓝色、黑色则表明氧化严重，需重新清理或返修；重要结构需确保Ⅰ级焊缝，不允许存在超标缺陷。

七、总结：奥氏体不锈钢焊接的核心逻辑

     其实，奥氏体不锈钢焊接的核心，就是围绕“保护耐蚀性、控制热输入、规避缺陷”三大目标，做好“选方法、选焊材、控参数、抓细节”四大环节。无论是新手还是资深从业者，只要摸清其焊接特性，严格遵循工艺要点，控制好每一个实操细节，就能有效减少缺陷，保证焊接接头的力学性能与耐蚀性，满足各类场景的使用需求。
