在金属加工、模具设计、选材采购中，“屈服强度”“抗拉强度”是出现频率最高的两个力学性能指标。很多从业者容易将两者混淆，甚至用错指标，导致产品设计不合理、使用中出现断裂、变形等问题。
其实，屈服强度和抗拉强度是衡量金属材料“韧性”“承载能力”的核心指标，直接决定材料的适用场景——比如模具刃口需要高抗拉强度，建筑结构件需要稳定的屈服强度，二者各司其职、缺一不可。今天这篇文章，用通俗的语言+实操干货，全面拆解屈服强度与抗拉强度：定义、核心区别、检测方法、行业应用，还有常见误区，不管你是新手还是资深从业者，看完都能精准区分、正确运用。
一、先搞懂核心定义：什么是屈服强度、抗拉强度？
简单来说，两者都是金属材料抵抗“外力破坏”的能力，但侧重点不同，我们用最直白的语言解释，避免专业术语堆砌。
1. 屈服强度（σs/σ0.2）：金属“扛不住”的临界值，塑性变形的起点
屈服强度，指金属材料在受到外力作用时，从“弹性变形”过渡到“塑性变形”的临界强度。通俗理解：用手弯曲一根铁丝，一开始松开手，铁丝能恢复原状（这是弹性变形）；当用力达到一定程度，再松开手，铁丝再也回不到原来的形状（这是塑性变形），这个“刚好让铁丝发生塑性变形的力”，对应的强度就是屈服强度。关键补充：很多金属材料（如低碳钢）的屈服现象不明显，行业中常用“规定塑性延伸强度σ0.2”替代，即材料产生0.2%塑性变形时的强度，本质和屈服强度作用一致，是工程中最常用的指标。
2. 抗拉强度（σb）：金属“能扛住的最大力”，断裂前的极限强度
抗拉强度，指金属材料在被拉断前，所能承受的最大拉力对应的强度，是材料抵抗断裂的极限能力。通俗理解：还是用铁丝举例，当你持续用力拉铁丝，超过屈服强度后，铁丝会慢慢被拉长、变细，直到最后被拉断；在拉断的瞬间，你施加的最大拉力，对应的强度就是抗拉强度。关键补充：抗拉强度是材料的“极限承载能力”，一旦外力超过这个强度，材料就会断裂，因此实际应用中，材料的工作应力必须低于抗拉强度，且通常低于屈服强度，避免产生塑性变形。
二、核心区别：一张表分清屈服强度与抗拉强度

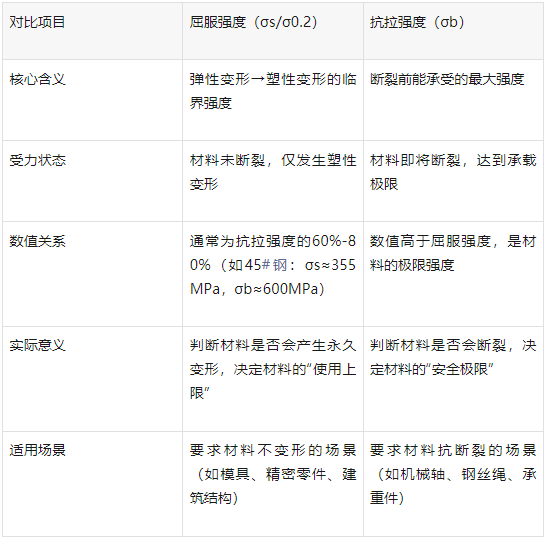

很多人分不清两者，核心是没抓住“变形”和“断裂”的核心差异，以下表格清晰对比，可直接对照查阅：
三、检测方法：如何精准测量两大强度？（实操干货）
工业生产中，屈服强度和抗拉强度的检测，主要通过“拉伸试验”完成，核心设备是“万能材料试验机”，步骤简单且标准化，具体如下：
1. 检测准备
选取标准试样（通常为圆形或矩形试样，按GB/T 228.1-2010标准制备），测量试样的直径、长度（标距），记录试样原始尺寸；将试样装夹在万能材料试验机的上下夹头，确保装夹牢固、对中，避免受力不均。
2. 试验过程
启动试验机，以恒定的速度（通常为5mm/min）对试样施加拉力，试验机自动记录“拉力-变形”曲线（应力-应变曲线）；随着拉力增大，试样先发生弹性变形，达到屈服强度时，曲线出现“平台”（低碳钢）或“拐点”（无明显屈服材料），此时记录屈服强度数值；继续施加拉力，试样发生塑性变形、颈缩（变细），直到断裂，断裂瞬间的最大拉力，对应抗拉强度数值。
3. 关键注意事项
① 试样必须符合标准，尺寸偏差会导致检测结果失真；② 装夹时避免试样歪斜，否则会产生附加应力，影响强度数值；③ 试验速度要均匀，速度过快会导致屈服强度、抗拉强度测量值偏高；④ 无明显屈服现象的材料（如不锈钢、铝合金），统一采用σ0.2（0.2%塑性延伸强度）作为屈服强度指标。
四、实际应用：按场景选对强度指标，避免踩坑
屈服强度和抗拉强度的选择，直接决定产品的安全性和使用寿命，以下是行业常见场景的选型指南，可直接照搬：
1. 模具设计（如冲模、刃口、导柱）
核心要求：材料不产生塑性变形、抗断裂，因此需同时关注两者——屈服强度要高（避免模具变形），抗拉强度也要高（避免模具刃口崩裂）；常用材料如Cr12MoV，σs≥1800MPa，σb≥2200MPa，满足高硬度、高强度需求。
2. 建筑结构（如钢梁、支架、螺栓）
核心要求：材料不产生永久变形，确保结构稳定，重点看屈服强度；如Q235钢材，σs=235MPa，能承受日常载荷而不变形，抗拉强度作为安全储备，确保极端情况下不断裂。
3. 机械零件（如传动轴、齿轮）
核心要求：既要避免变形，又要抗断裂，需平衡两者；如40Cr钢材，σs≈800MPa，σb≈1000MPa，兼具韧性和强度，适配高速运转、受力复杂的场景。
4. 易损件（如钢丝绳、弹簧）
核心要求：抗断裂能力强，重点看抗拉强度；如钢丝绳用高强度碳钢，σb≥1500MPa，确保在重载下不被拉断，同时屈服强度需满足弹性需求（如弹簧）。
五、常见误区：这3个错误，很多人都在犯
- 误区一：只看抗拉强度，忽略屈服强度——认为抗拉强度高，材料就耐用。比如有些材料抗拉强度高，但屈服强度低，受力后容易产生塑性变形，导致产品报废（如精密模具）。
- 误区二：屈服强度越高越好——屈服强度过高，材料的塑性会变差，变得 brittle（脆性），受到冲击时容易断裂，比如模具刃口屈服强度过高，反而易崩裂。
- 误区三：混淆“屈服强度”和“抗压强度”——金属材料的屈服强度、抗拉强度通常不同（如铸铁抗拉强度低，但抗压强度高），不能用屈服强度替代抗压强度（如承重底座，需看抗压强度）。
六、补充知识点：影响两大强度的关键因素
金属材料的屈服强度和抗拉强度，不是固定不变的，受3个核心因素影响，选材和加工时需重点关注：1. 材料成分：合金元素含量越高，强度通常越高（如40Cr比45#钢多了铬元素，屈服强度、抗拉强度均更高）；2. 热处理工艺：淬火、回火、氮化等热处理，能显著提升材料的屈服强度和抗拉强度（如45#钢淬火后，σb从600MPa提升至800MPa以上）；3. 加工工艺：冷轧、拉伸等塑性加工，会使材料产生加工硬化，提升屈服强度，但塑性下降；退火处理则会降低屈服强度，恢复塑性。
结语
总结一句话：屈服强度管“不变形”，抗拉强度管“不断裂”，两者结合，才能判断金属材料的真实承载能力。在实际工作中，选材、设计、检测时，不能只看单一指标，要结合产品的使用场景，平衡屈服强度、抗拉强度与塑性、韧性，才能避免产品失效，提升产品质量和使用寿命。
