埋弧焊接常见缺陷解析及防控要点

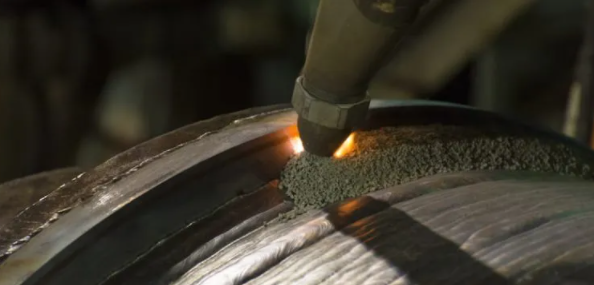

 埋弧焊接作为一种高效、优质的焊接工艺，广泛应用于桥梁、船舶、压力容器等重型结构制造领域。其凭借电弧被焊剂层覆盖的特性，能有效减少飞溅、提升焊缝成型质量，但在实际操作中，受工艺参数、材料性能、操作规范等多重因素影响，仍易出现各类焊接缺陷。本文结合生产实践，对埋弧焊接常见缺陷的成因进行系统剖析，并针对性提出预防与控制措施，为一线焊接作业提供参考。

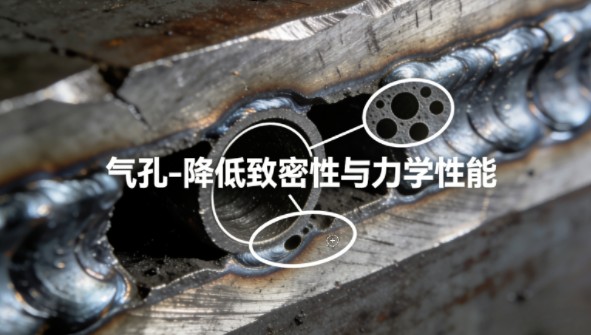

   气孔是埋弧焊接中最常见的缺陷之一，表现为焊缝内部或表面出现圆形、椭圆形的空穴，会严重降低焊缝的致密性和力学性能，影响结构承载能力。

   从成因来看，主要包括三大类：一是焊材因素，焊剂受潮未充分烘干、焊剂颗粒度不均匀或混入杂质，焊接时水分与杂质分解产生气体，无法及时从熔池中逸出；二是工件处理不到位，待焊工件坡口及两侧清理不彻底，存在油污、铁锈、氧化皮等污染物，这些物质在高温下燃烧产生CO、H₂等气体，滞留于焊缝中形成气孔；三是工艺参数不合理，焊接电流过小、电弧电压过高会导致熔池温度不足、熔池体积过大，气体逸出时间不足；焊接速度过快则会使熔池冷却速度加快，气体来不及排出。

   针对气孔缺陷，防控措施需兼顾焊材管理、工件预处理和工艺优化：焊剂使用前需按说明书要求烘干（通常为250-350℃保温2-4小时），烘干后妥善存放，避免再次受潮，同时筛选去除焊剂中的杂质与结块；工件焊接前需用角磨机、砂纸等工具彻底清理坡口及两侧20mm范围内的油污、铁锈、氧化皮，必要时采用脱脂、酸洗等方式处理；合理调整焊接参数，根据工件厚度、焊材型号匹配电流、电压与焊接速度，确保熔池温度适宜、成型稳定，为气体逸出创造条件。

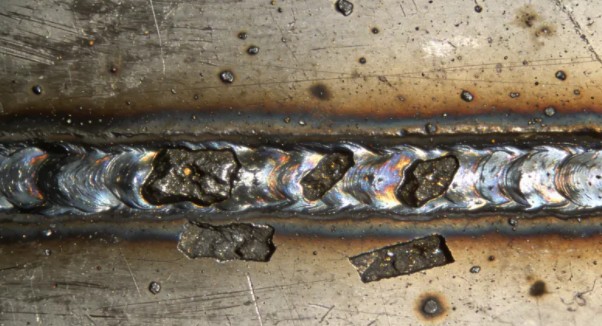

   夹渣指焊缝中残留有焊剂、熔渣或其他杂质，多呈现不规则块状或条状，会破坏焊缝金属的连续性，导致焊缝强度下降，还可能成为应力集中源，引发裂纹扩展。

   夹渣的产生与熔渣流动性、焊接操作、坡口设计密切相关：焊剂熔点过高、流动性差，焊接时熔渣无法充分上浮至焊缝表面，易滞留于熔池中；坡口角度过小、钝边过厚，会导致根部熔深不足，熔渣难以排出；焊接电流过小、焊接速度过快，使熔池搅拌不充分，熔渣与液态金属分离不完全；多层多道焊时，前一道焊缝的熔渣未清理干净，后续焊接时被包裹在焊缝内部，形成夹渣。

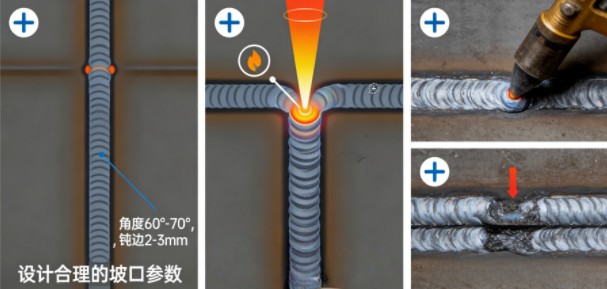

   预防夹渣需从焊材选择、坡口设计、工艺控制三方面入手：选用与母材匹配、熔渣流动性好的焊剂，避免使用变质或型号不符的焊材；根据工件厚度设计合理的坡口参数，通常坡口角度控制在60°-70°，钝边厚度为2-3mm，必要时预留适当间隙，便于熔渣排出；调整焊接参数，保证足够的熔池温度和搅拌强度，多层多道焊时，每道焊缝完成后需用敲渣锤、钢丝刷彻底清除表面熔渣，再进行下一道焊接作业。

   未焊透是指焊缝根部或层间未完全熔合，焊缝金属与母材之间存在缝隙；未熔合则是焊缝金属与母材、或焊缝各层之间未熔合为一体，二者均属于危险性较高的焊接缺陷，会直接削弱焊缝承载能力，在受力时极易引发断裂。

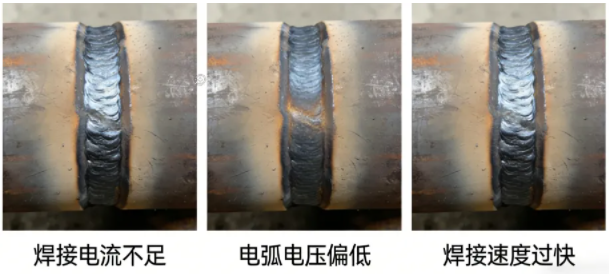

   此类缺陷的成因主要包括：焊接电流不足、电弧电压偏低，导致熔深不够，无法实现母材与焊缝金属的充分熔合；焊接速度过快，电弧来不及充分加热工件，熔池形成不完整；坡口角度过小、间隙不足，限制了电弧的穿透力；电极（焊丝）角度调整不当，电弧偏离焊接接头中心，导致局部加热不充分；多层焊时，前一道焊缝余高过高，后续焊接无法覆盖根部，形成未熔合。

   防控未焊透与未熔合，需重点把控工艺参数与操作规范：根据母材厚度、坡口尺寸，选用足够的焊接电流，搭配适宜的电弧电压，确保熔深达到设计要求；控制焊接速度，避免过快焊接导致熔池成型不良；优化坡口设计与装配精度，保证坡口角度、间隙符合工艺标准，必要时采用垫板辅助焊接，提升根部熔透性；调整焊丝角度，使电弧精准作用于焊接接头，多层焊时控制前一道焊缝余高，必要时进行打磨处理，确保后续焊接的熔合效果。

   裂纹是埋弧焊接中最危险的缺陷，按形成时间可分为热裂纹和冷裂纹，其扩展性强，会直接导致结构失效，引发安全事故，因此必须严格控制。

   热裂纹多产生于焊接过程中，熔池冷却凝固阶段，主要成因是焊缝金属中硫、磷等杂质含量过高，形成低熔点共晶物，在凝固收缩应力作用下产生开裂；焊接电流过大、焊接速度过快，导致焊缝冷却速度不均，产生较大热应力；工件约束过强，焊接时无法自由收缩，应力集中引发裂纹。冷裂纹则产生于焊缝冷却至室温后，甚至在焊接完成数小时至数天后出现，常见原因是母材含碳量、合金元素含量过高，淬硬倾向大，冷却过程中形成脆硬组织；焊缝中氢含量过高，氢原子扩散聚集产生氢致裂纹；焊接应力过大，超过焊缝金属的断裂强度。

   裂纹的防控需采取综合性措施：严格控制母材与焊材的化学成分，选用低硫、低磷焊材，必要时对母材进行预热处理，降低淬硬倾向；焊材烘干除氢，工件预处理去除水分与油污，减少焊缝氢含量；合理调整焊接参数，避免过大的热输入与冷却速度，降低热应力；优化焊接结构设计，减少约束，焊接完成后及时进行后热处理（如保温缓冷），消除残余应力；对重要结构件，焊接后进行无损检测，及时发现并处理潜在裂纹。

   埋弧焊接缺陷的产生，本质是工艺、材料、操作、环境等多因素协同作用的结果。要有效控制缺陷，需树立“预防为主、过程管控”的理念，从焊材采购与管理、工件预处理、工艺参数优化、操作规范执行等全流程严格把控。同时，加强一线焊接人员的专业培训，提升其对缺陷成因的认知和应急处理能力，结合无损检测技术及时排查缺陷，才能确保埋弧焊接质量，保障结构件的安全性与可靠性。未来，随着焊接技术的不断升级，需进一步探索智能化、精准化的防控手段，推动埋弧焊接工艺在各行业的高质量应用。
