焊接缺陷深度解析：气孔的成因、预防与应对策略

引言：气孔——焊接质量的隐形杀手

在焊接过程中，气孔是最常见的缺陷之一。它们就像焊接接头中的"微小气泡"，看似不起眼，却可能严重影响焊接结构的力学性能和耐腐蚀性。据统计，在所有焊接缺陷中，气孔占比约15-20%，是导致焊接接头失效的重要原因之一。

本文将从气孔的形成机理、分类特征、危害程度到预防措施，为您全面解析这一重要焊接缺陷。

一、气孔的形成机理：从微观到宏观

1.1 气孔的物理本质

气孔是焊接过程中气体在熔池凝固时未能及时逸出，而在焊缝金属中形成的孔洞。这些孔洞的尺寸从几微米到几毫米不等，形态也多种多样。

1.2 气孔形成的三要素

气孔的产生必须同时满足以下三个条件：

1. 气体来源充足：氢气、氮气、一氧化碳等气体的存在

2. 溶解度差异：高温下气体在熔池中溶解度大，冷却时急剧下降

3. 凝固速度过快：熔池冷却速度快于气体逸出速度

1.3 关键化学反应

• 氢气孔形成：H₂ ↔ 2[H]

• 一氧化碳气孔：FeO + C ↔ Fe + CO↑

• 氮气孔形成：N₂ ↔ 2[N]

二、气孔的分类与特征

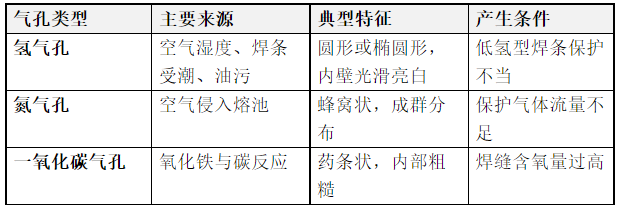

2.1 按气体类型分类

2.2 按分布位置分类

表面气孔

• 特征：肉眼可见，分布在焊缝表面

• 危害：易成为腐蚀起始点，影响外观

• 检测：目视检查即可发现

内部气孔

• 特征：隐藏在焊缝内部，需无损检测发现

• 危害：降低有效承载面积，产生应力集中

• 检测：X射线、超声波检测

2.3 按形态分类

• 球形气孔：氢气孔典型特征

• 条形气孔：CO气孔常见形态

• 链状气孔：沿结晶方向排列

• 密集气孔：成群出现的微小气孔

三、气孔的危害程度评估

3.1 力学性能影响

气孔对焊接接头力学性能的影响不容忽视：

• 强度降低：每1%气孔可使抗拉强度下降5-10%

• 塑性下降：延伸率降低15-25%

• 韧性恶化：冲击韧性显著下降

• 疲劳性能：疲劳寿命缩短30-50%

3.2 腐蚀性能影响

气孔会成为腐蚀介质的聚集点：

• 缝隙腐蚀：气孔内部形成闭塞电池

• 应力腐蚀：在拉应力作用下加速开裂

• 点蚀敏感性：耐蚀材料表面气孔易诱发点蚀

3.3 致密性影响

对于压力容器和管道：

• 密封性破坏：气孔贯通导致泄漏

• 耐压能力下降：承压设备安全隐患

四、气孔缺陷的成因分析

4.1 材料因素

焊接材料

• 焊条药皮受潮：水分分解产生氢气

• 焊丝表面油污：有机物分解产生气体

• 保护气体不纯：氮、氧含量超标

母材因素

• 表面氧化物：未清理干净的锈层

• 油污水分：切割液、冷却液残留

• 合金元素：某些元素易形成气体

4.2 工艺参数因素

电流电压

• 电流过大：熔池温度高，气体溶解度大

• 电压过高：电弧不稳定，空气侵入

• 电流过小：熔深不足，气体难逸出

焊接速度

• 速度过快：熔池冷却快，气体来不及逸出

• 速度过慢：热输入过大，气体来源增加

保护条件

• 气体流量：流量不足保护不良，流量过大产生涡流

• 焊枪角度：角度不当易卷入空气

• 喷嘴距离：距离过远保护效果差

4.3 环境因素

• 空气湿度：超过70%RH时气孔敏感性大增

• 环境温度：低温时焊缝冷却速度快

• 空气流动：强风破坏气体保护层

五、气孔缺陷的检测方法

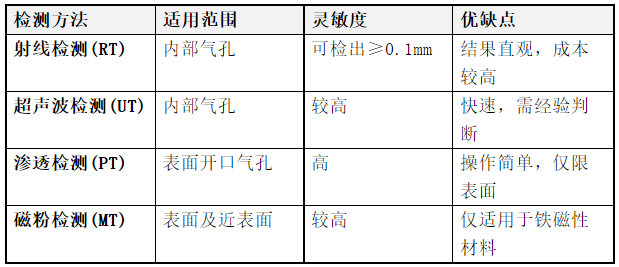

5.1 无损检测技术

5.2 定量评估方法

气孔率计算

评定标准

根据不同行业标准和质量等级要求：

• Ⅰ级焊缝：不允许有任何可见气孔

• Ⅱ级焊缝：气孔直径≤0.5t，数量≤2个/100mm

• Ⅲ级焊缝：气孔直径≤0.7t，数量≤3个/100mm

(t为板厚)

六、气孔缺陷的预防措施

6.1 材料预处理

焊前清理（重中之重）

• 机械清理：砂轮打磨、钢丝刷去除锈层

• 化学清洗：酸洗、碱洗去油污

• 烘烤除湿：焊条350-400℃烘烤1-2小时

焊接材料管理

• 焊条储存：温湿度控制库房存放

• 焊丝保护：使用前去除防锈油

• 保护气体：纯度≥99.99%，含水量≤5ppm

6.2 工艺参数优化

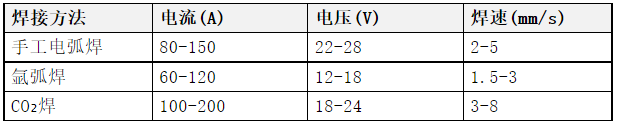

推荐参数范围

热输入控制

建议热输入：0.5-2.5 kJ/mm（根据板厚调整）

6.3 操作技巧提升

运条方法

• 直线运条：薄板、角焊缝

• 月牙形运条：厚板、对接焊缝

• 锯齿形运条：一般焊接工况

熔池控制

• 保持适当弧长：手工焊2-4mm，气体保护焊4-8mm

• 观察熔池状态：清晰可见铁水流动

• 控制熔池形状：椭圆形为佳

6.4 环境条件控制

• 环境湿度：≤70%RH

• 环境温度：≥5℃（或采取预热措施）

• 防风措施：风速≤2m/s

七、已产生气孔的补救措施

7.1 气孔去除方法

机械去除

• 砂轮打磨：适用于表面气孔

• 机械加工：适用于深孔、密集孔群

补焊修复

1. 彻底清除气孔缺陷

2. 坡口加工符合标准

3. 预热防止再生气孔

4. 采用低氢型焊接材料

5. 焊后缓冷

7.2 返修注意事项

• 同一位置返修不超过2次

• 返修前进行缺陷分析

• 返修后重新检测

• 做好返修记录

八、特殊材料气孔控制要点

8.1 不锈钢焊接气孔控制

• 使用低氢型焊接材料

• 控制热输入，避免过热

• 采用短弧焊接

• 注意保护气体纯度

8.2 铝合金焊接气孔控制

• 严格去除氧化膜

• 使用氦氩混合气

• 采用大电流、高焊速

• 预热至150-200℃

8.3 钛合金焊接气孔控制

• 高纯度氩气保护(99.999%)

• 采用拖罩保护焊缝

• 控制焊接热输入

• 严格控制环境湿度

九、行业应用案例与经验分享

案例1：压力容器焊缝气孔控制

问题：某压力容器环缝RT检测发现大量气孔，超标率达30%

分析：

• 焊条未按规范烘烤

• 环境湿度达到85%

• 坡口清理不彻底

解决方案：

1. 焊条重新400℃×2h烘烤

2. 搭建防风防雨棚

3. 坡口打磨+丙酮清洗

效果：返修后气孔率降至2%以下

案例2：铝合金车体焊接气孔消除

问题：地铁车体铝合金焊接气孔密集，影响美观和密封性

分析：

• 氧化膜去除不彻底

• 保护气体配比不当

• 焊接速度过快

解决方案：

1. 采用化学清洗+机械刮削双重清理

2. 优化氦氩混合气比例为30%He+70%Ar

3. 调整焊接速度至300mm/min

效果：气孔减少90%，表面质量显著提升

十、气孔控制的技术发展趋势

10.1 智能化监测技术

• 实时气体监测：激光光谱分析熔池气体成分

• 图像识别技术：AI辅助气孔缺陷识别

• 过程参数优化：自适应控制系统

10.2 新型焊接材料

• 低氢型焊材：超低扩散氢含量(<1.5ml/100g)

• 自保护药芯焊丝：无需外部保护气体

• 活性焊剂：促进气体逸出

10.3 绿色焊接技术

• 真空电子束焊：完全避免气孔产生

• 激光复合焊：精确控制熔池行为

• 摩擦搅拌焊：无熔化焊接，无气孔问题

总结：气孔控制的系统思维

气孔缺陷的控制不是单一措施能够解决的，需要建立"预防为主、全过程控制"的系统思维：

1. 源头控制：材料预处理、环境控制是基础

2. 过程监控：工艺参数、操作规范是关键

3. 质量检验：无损检测、数据记录是保障

4. 持续改进：经验积累、技术升级是动力

只有将材料、工艺、环境、操作等多个要素统筹考虑，建立完善的质量控制体系，才能从根本上控制气孔缺陷，提升焊接质量。

参考资料

1. GB/T 50661-2011《钢结构焊接规范》

2. NB/T 47014-2011《承压设备焊接工艺评定》

3. AWS D1.1《钢结构焊接规范》

4. ISO 5817《焊接—钢、镍、钛及其合金的熔化焊接头—缺欠质量等级》

5. 《焊接缺陷分析与预防》，机械工业出版社
