解锁不锈钢焊接的密码：难题与对策

一、不锈钢：种类大揭秘

   在金属材料的大家族中，不锈钢凭借其独特的性能，占据着极为重要的地位。从日常的餐具、厨具，到工业领域的各种设备、管道，不锈钢的身影无处不在。那么，究竟什么是不锈钢呢？

   不锈钢，全称不锈耐酸钢，是指在大气、蒸汽、水等弱腐蚀介质中，或在酸、碱、盐等化学浸蚀性介质中能够抵抗腐蚀的钢。当钢中的铬含量至少达到10.5%时，其耐蚀性会发生显著变化，从易生锈转变为不易生锈 ，从不耐蚀变为耐腐蚀。

   不锈钢的种类丰富多样，根据不同的标准，可以进行多种分类。其中，按组织状态分类和按成分分类是两种常见的方式。

按组织状态，不锈钢可分为马氏体钢、铁素体钢、奥氏体钢、奥氏体- 铁素体（双相）不锈钢及沉淀硬化不锈钢等。

   马氏体钢是一种可以通过热处理来调节其力学性能的不锈钢，具有高强度和硬度的特点，但韧性相对较差。其含11.5% - 18% 铬（Cr）和 0.1% - 1.2% 碳（C），其他合金元素小于2% - 3%。常见的马氏体不锈钢如 2Cr13、3Cr13、4Cr13 等，常用于制造刀具、阀门、轴承等承受冲击负荷的结构件。

铁素体钢在使用状态下主要以铁素体组织为主，铬含量在11% - 30% 之间，拥有体心立方晶体结构，一般不含镍，有时会包含微量的钼、钛、铌等元素。它具有导热系数大、膨胀系数小、抗氧化性好、抗应力腐蚀等特点，适用于制作耐大气、水蒸气、水及氧化性酸腐蚀的部件，如炉具、家电外壳等。

   奥氏体钢是最常见的一种不锈钢类型，在常温下呈现出奥氏体组织，通常含有约18% 的铬、8% - 10% 的镍和约 0.1% 的碳。这种不锈钢无磁性，具有高韧性和塑性，但强度较低，无法通过相变强化，只能通过冷加工增强。它的耐腐蚀性和可焊性良好，易于加工成型，广泛应用于食品、化工、建筑等领域。

   奥氏体- 铁素体（双相）不锈钢兼具奥氏体和铁素体两种组织，每一种组织大约各占一半。在碳含量较低的情况下，铬含量在 18% - 28%，镍含量在 3% - 10%，一些钢种还含有钼、铜、硅、铌、钛、氮等合金元素。它结合了奥氏体和铁素体不锈钢的优点，塑性、韧性高，没有室温脆性，耐晶间腐蚀和耐氯化物应力腐蚀能力显著提高，同时还保持着铁素体不锈钢的一些特性，如较高的导热系数等。

   沉淀硬化不锈钢是通过热处理手段，使钢中析出金属间化合物或碳化物，从而实现沉淀硬化，达到提高强度和硬度的目的。它具有高强度、良好的耐腐蚀性和可焊性等特点，常用于航空航天、汽车制造等对材料性能要求极高的领域，制造一些关键零部件。

   按成分分类，不锈钢可分为铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。铬不锈钢主要合金元素为铬，具有一定的耐腐蚀性，价格相对较低，常用于一些对耐腐蚀性要求不是特别高的场合；铬镍不锈钢中加入了镍元素，大大提高了其耐腐蚀性和综合性能，是应用最为广泛的一类不锈钢，304 不锈钢就属于铬镍不锈钢，在日常生活和工业生产中随处可见；铬锰氮不锈钢则是在铬镍不锈钢的基础上，用锰和氮部分或全部代替镍，以降低成本，同时保持较好的性能，在一些特定领域也有应用。

二、不锈钢焊接：挑战重重

   尽管不锈钢在各个领域都有着广泛的应用，但是对其进行焊接却并非易事，存在着诸多工艺难点，主要体现在以下几个方面。

   不锈钢材料热敏感性较强，在450 - 850℃温区内停留时间稍长，焊缝及热影响区耐腐蚀性能会严重下降 。以奥氏体不锈钢为例，在这个温度区间内，碳会向奥氏体晶粒边界扩散，并与晶界的铬结合形成碳化铬（Cr₂₃C₆ ），造成晶界贫铬。而铬是使不锈钢具备耐腐蚀性的关键元素，晶界贫铬后，该区域的耐腐蚀性就会大幅降低，在后续使用过程中，容易受到腐蚀介质的侵蚀，缩短不锈钢制品的使用寿命 。在一些食品加工设备中，若不锈钢焊接接头在这个温度区间停留时间过长，耐腐蚀性能下降，就可能导致设备在接触食品中的酸碱等成分时被腐蚀，影响食品的质量安全 。

   热裂纹是不锈钢焊接时容易出现的问题。焊接过程中，由于不锈钢的液、固相线区间较大，结晶时间长，且单相奥氏体结晶方向性强，杂质偏析严重。同时，不锈钢的导热系数小，线膨胀系数大，焊接时会产生较大的焊接内应力，再加上焊缝中的一些成分如C、S、P、Ni 等，会在熔池中形成低熔点共晶，这些因素综合作用，使得不锈钢在焊接时容易产生热裂纹，包括焊缝的纵向和横向裂纹、火口裂纹、打底焊的根部裂纹和多层焊的层间裂纹等 。含镍量较高的奥氏体不锈钢，其热裂纹倾向更为明显。热裂纹的存在会严重影响焊接接头的强度和密封性，降低不锈钢结构的可靠性。

   在焊接过程中，若保护不良，不锈钢的高温氧化会很严重。焊接时，高温会使不锈钢表面迅速与空气中的氧气发生反应，形成一层氧化皮。这层氧化皮不仅影响焊缝的外观，使其表面粗糙、色泽不均，还会降低焊缝的质量。氧化皮的存在可能会阻碍焊缝金属的熔合，导致焊接接头出现未熔合、夹渣等缺陷，进而影响焊接接头的力学性能和耐腐蚀性。

   不锈钢的线膨胀系数大，大约比碳钢高30% - 50%，这使得它在焊接时易产生较大的焊接变形 。焊接过程是一个局部加热和冷却的过程，由于不锈钢线膨胀系数大，在加热时，焊接部位的金属膨胀量较大，而周围未受热区域的金属限制其膨胀，从而产生较大的热应力。在冷却过程中，焊接部位金属收缩，又会受到周围金属的约束，进一步加大了热应力。这种热应力如果超过了不锈钢材料的屈服强度，就会导致焊接变形，常见的变形形式有收缩变形、角变形、弯曲变形以及波浪变形等 。焊接变形不仅影响不锈钢构件的尺寸精度和外观，还可能导致构件无法正常装配和使用，增加了后续矫正的成本和难度。

三、应对策略：攻克焊接难题

   面对不锈钢焊接过程中出现的诸多难题，我们需要采取一系列有针对性的工艺措施，以确保焊接质量。下面将以奥氏体不锈钢为例，详细阐述这些应对策略。

（一）选择合适的焊接材料

   焊接材料的选择对焊接质量有着至关重要的影响。对于奥氏体不锈钢焊接，应选用低碳或超低碳的焊材 。这是因为碳是导致晶间腐蚀的关键因素，降低含碳量可以减少碳化铬的形成，从而降低晶间腐蚀的风险。

   添加稳定剂也是一个重要的方法，在钢材和焊接材料中加入Ti、Nb 等元素，它们与碳的结合能力比铬更强，能够优先与碳结合成稳定的碳化物，如 TiC、NbC 等，避免在奥氏体晶界形成贫铬区，提高抗晶间腐蚀能力 。

   为了防止热裂纹的产生，应尽量使焊缝金属呈奥氏体和铁素体双相组织，铁素体的含量通常控制在3% - 5% 以下 。双相组织可以扰乱奥氏体柱状晶的方向，细化晶粒，同时铁素体能够溶解更多的杂质，减少低熔点共晶物在奥氏体晶界的偏析，从而降低热裂纹的倾向 。

（二）控制焊接参数

   在焊接过程中，合理控制焊接参数是保证焊接质量的关键环节。要严格控制焊接电流和焊接速度，采用小电流、快速焊接的方式。小电流可以减少焊接热输入，降低熔池温度，避免焊缝及热影响区在敏化温度区间停留过长时间，从而减轻晶间腐蚀倾向。快速焊接则能使焊缝快速冷却，减少高温停留时间，进一步降低热裂纹和晶间腐蚀的产生几率。以建筑装饰用的奥氏体不锈钢薄板焊接为例，小电流快速焊可以保证焊缝美观，同时提高其耐腐蚀性能。

   多层焊时，要特别注意层间温度的控制。应避免层间温度过高，使焊缝在敏化温度范围内停留时间过长。一般来说，需等前一道焊缝冷却到一定温度后，再进行下一道焊接，通常将层间温度控制在60℃左右较为合适。

（三）采用有效的保护措施

   在焊接奥氏体不锈钢时，采用有效的保护措施可以防止焊缝氧化，提高焊接质量。对于氩弧焊，保护气体的选择和流量控制非常重要。一般采用纯氩气（纯度为99.99%）作为保护气体，流量以 20 - 25L/min 为宜 。氩气能够在焊接过程中形成一层稳定的保护气膜，隔绝空气中的氧气，防止焊缝金属被氧化 。在一些精密的不锈钢零部件焊接中，优质的氩气保护可以确保焊缝表面光滑、色泽均匀，力学性能良好 。

   在焊接现场，要注意防风措施。因为即使是微风，也可能影响保护气体的保护效果，导致空气侵入焊缝，产生气孔等缺陷。当风速在0.5m/sec 以上时，就应当采取防风措施，如设置防风罩、搭建防风棚等 。在户外进行不锈钢结构件的焊接时，防风措施必不可少，以保证焊接质量不受环境因素的干扰 。

   焊接部位的清洁工作也不容忽视，焊接前务必清理干净焊接部位的铁锈、油污等杂质。这些杂质在焊接过程中会分解产生气体，导致气孔的形成，影响焊缝的致密性和强度。通过机械打磨、化学清洗等方法，将焊接部位清理干净，可以为高质量的焊接提供保障。

四、特殊情况：异种钢焊接要点

   在实际的工业生产中，我们常常会遇到需要将奥氏体不锈钢与碳钢、低合金钢进行焊接的情况，这就是所谓的异种钢焊接。这种焊接方式在化工、电力、石油等行业中有着广泛的应用，比如在一些化工管道的连接中，可能会用到奥氏体不锈钢与碳钢的焊接，以满足不同部位对材料性能的需求。

   在进行这类异种钢焊接时，正确选择焊接材料至关重要。焊缝熔敷金属必须采用25 - 13系列的焊丝（如SWE309L) 。这是因为，如果采用其它不锈钢焊材，在碳钢、低合金钢一侧的熔合线上会产生马氏体组织 。马氏体组织硬度高、脆性大，在焊接应力以及其他因素的作用下，容易产生冷裂纹 。冷裂纹的产生会严重影响焊接接头的质量和使用寿命，可能导致设备在运行过程中出现泄漏、断裂等安全事故。

五、材料与设备：细节决定成败

   在不锈钢焊接过程中，材料与设备的选择和使用至关重要，每一个细节都可能影响到最终的焊接效果。

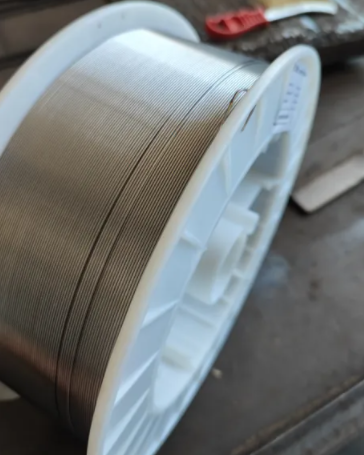

   在焊接实心不锈钢焊丝时，保护气体的选择对焊缝成型起着关键作用。如果采用纯氩气体保护，熔池表面张力大，焊缝成型不良，会呈现出“驼背” 焊缝形状 。而当在保护气体中加入1 - 2%的氧气，形成98% Ar + 2% O₂的保护气体时，就能降低熔池表面张力，使焊缝成型平整美观 。这是因为氧气的加入改变了熔池表面的物理性质，让焊缝金属能够更均匀地铺展和凝固。

   实心不锈钢焊丝MIG 焊接时，要实现射流过渡和无飞溅焊接，需要带脉冲的电源 。当使用 φ1.2 焊丝时，若采用普通电源，只有当电流I≥260 - 280A时，才能实现射流过渡；小于此值，熔滴为短路过渡，飞溅较大，一般无法满足焊接要求 。而带脉冲的电源，其脉冲电流大于300A，能够实现80 - 260A 焊接电流下的脉冲射滴过渡，从而实现无飞溅焊接。这是因为脉冲电源可以精确控制电流的变化，使熔滴过渡更加平稳，减少了飞溅的产生。

   在实际焊接过程中，实心不锈钢焊丝MIG 焊缝表面有时会出现发黑的情况 。这是因为 MIG 焊接速度较快，一般在30 - 60cm/min，当保护气体喷嘴已运行至前端熔池区时，焊缝还处于红热高温状态，此时极易被空气氧化，表面生成氧化物，导致焊缝发黑。不过，这个问题可以通过酸洗钝化方法来解决，酸洗钝化能够去除黑皮，使不锈钢恢复原始表面颜色。

六、总结与展望

   不锈钢焊接虽然面临着热敏感性强、易产生热裂纹、高温氧化严重以及焊接变形大等诸多难题，但通过选择合适的焊接材料、严格控制焊接参数、采用有效的保护措施以及正确处理异种钢焊接等应对策略，我们能够在很大程度上克服这些困难，确保焊接质量。在实际操作中，材料与设备的选择和使用细节也不容忽视，每一个小的改进都可能对焊接效果产生积极影响。

   随着科技的不断进步，焊接技术也在持续发展。未来，不锈钢焊接技术有望朝着智能化、自动化和绿色环保的方向迈进。智能化焊接技术将借助人工智能、大数据等先进技术，实现焊接过程的实时监控和智能调整，进一步提高焊接质量和效率；自动化焊接设备将更加普及，降低劳动强度，减少人为因素对焊接质量的影响；环保型焊接材料和工艺的研发与应用，将减少焊接过程中的有害物质排放，降低对环境的影响。
