为什么不锈钢的焊条比碳钢的焊条短？

为什么不锈钢的焊条比碳钢的焊条短一些呢？这背后到底隐藏着怎样的焊接秘密呢？

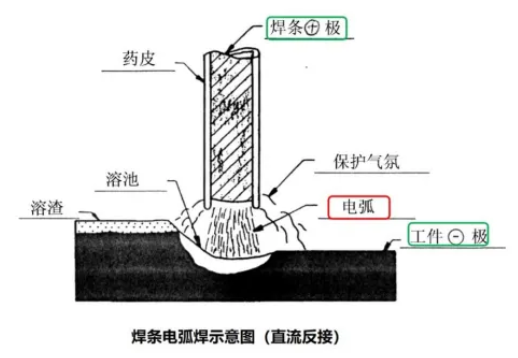

大家可以看下面这张图片，这张图片是焊条电弧焊的一个焊接示意图。

大家可以看一下，最上面那个是焊条，接的是正极。然后是药皮，保护气体，电弧。再往下是工件，工件接的是负极，我们又叫直流反接。

对于这种焊接方式来说，一般热源来源有两部分，一块是电弧热，一块是电阻热。

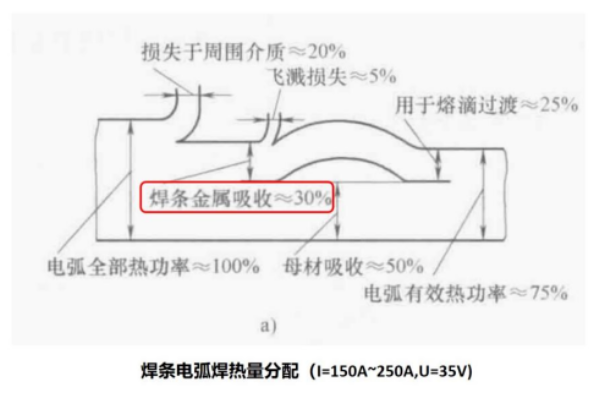

首先我们来说一下什么是电弧热？大家可以看下面这张图片。

电弧热顾名思义就是电弧在燃烧的时候产生的热量。它可以来熔化焊条，也可以熔化工件。这个电弧产生的热量并不是完全百分之百的作用于我们的焊件上。

大概有20%是损失于周围介质中了。5%是飞溅的损失，25%用于熔滴过渡。还有30%是被我们的焊条给吸收了。大概50%是被我们的母材给吸收了。所以这个电弧有效热功率大概只有75%左右。

当然这个是对于电流是150-2250A，电压是35V的焊条电弧焊来说的。从这个图片中我们就知道了，大概有30%左右的热量是被我们的焊条给吸收了。

再结合第一张图片，其实吸收这部分焊条的热量主要是来自于我们焊条前端。

因为焊条前端是跟熔池和电弧，还有工件产生燃烧反应的。

焊接来源除了这个电弧热以外，其实还有电阻热。那什么是电阻热？

还是看第一张图片。第一张图片里面，焊条接的是正极，下面是电弧，它是一个柔性导体。再下面是工件，接的是负极。

这里面还有一个焊枪还没有画出来。从焊条到电弧到工件到焊枪，它们四个形成了一个闭合回路。闭合回路自然会有电阻产生。

因为焊条在燃烧的时候，它需要电流。所以，在熔池里面有电流，然后在回路里面，产生了电阻。这样根据焦耳定律的话，那么产生的电阻热就等于电流的平方乘以电阻，再乘以时间t，这个公式就是我们中学学的焦耳定律。

Q=I²Rt

为什么要说这个焦耳定律呢?

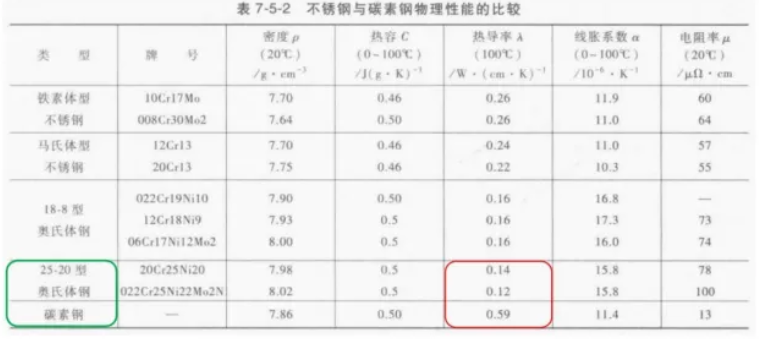

因为不锈钢热导率比碳钢要低很多。大家可以看下面这张图片。

这张图片是不锈钢和碳钢的性能对比图。

大家可以看到：特别是对于奥氏体不锈钢来说的话，热导率大概只有普通碳素钢的1/4或者1/5。

也就是说：不锈钢焊条在焊接的时候，它的散热比碳钢的焊条要慢。它的热量不容易散失掉。

那如果焊条是同等长度的话，不锈钢的焊条药皮是容易脱落的。

药皮脱落之后会导致什么问题？

会导致产生气孔。焊条里面的药皮是保护熔池的。所以说如果药皮脱落的话，气孔就会产生。

其次，焊条里面有很多元素可以跟S,P,C发生某些化学反应。如果药皮功能失效的话，S、P或者C，它们就会熔入到焊缝里。就很容易导致热裂纹的产生。

第三个方面，就是焊缝成型会比较差。飞溅会比较大。所以，焊条药皮的作用还是非常大的。

这就是为什么不锈钢的焊条要比碳钢要短一小节。因为它的散热是比较慢的，所以需要短一小节，否则的话很容易导致药皮烧损或者脱落。
